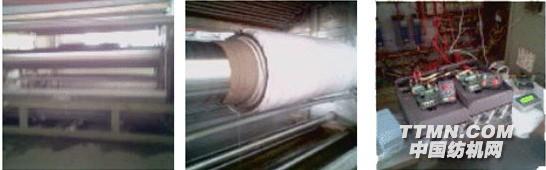

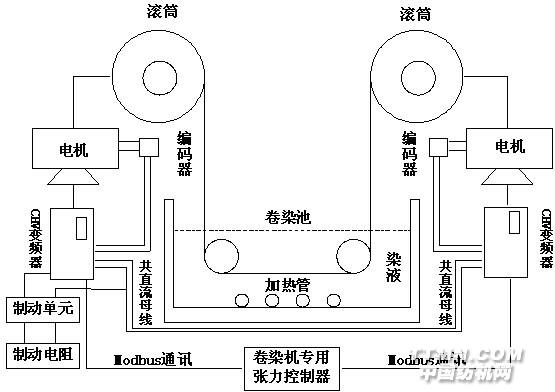

简要说明 在卷染机控制中，采用专用张力控制器加双变频调速器，具有配置简洁、控制效果优良、系统成本下降等特点，另外，本文详细介绍，深圳市英威腾电气有限公司自主研制的新一代CHV高性能矢量变频器在江苏省无锡市联昌染厂SW1500卷染机上的应用情况。 目前，在纺织品加工市场中，布匹染色是重要的一道工序。卷染机主要实现对成品坯布进行漂白，上色，整压磨面等相关纺织品加工工艺的完成。卷染机控制方面要求具备自动计数（上布道数）、自动掉头（来回多次漂白或染色）、自动停车（急停且稳定，不能有布匹松弛或下垂）等功能。在整个加工工艺过程中，要求保持布匹的拉伸张力和线速度恒定，因此对整个机械传动系统的自控控制水平要求较高。本文以一个工程实例来说明，深圳市英威腾电气有限公司自主研制的新一代CHV高性能矢量变频器，精确完成卷染机的工艺控制要求，从另一个角度，阐述了在卷染机中采用异步电机控制的解决方案。 卷染机控制示意图如下：卷染机双变频控制示意图 现场应用情况如下：使用的是两台18.5KW的变频器。卷染机工作时，是一个中心轴卷曲控制系统。成品坯布首先通过上布电机匀速卷到其中的一个滚筒上，滚筒的传动轴上安装有计数用的接近开关（即滚筒每旋转一卷，接近开关产生一个脉冲），此时卷染机专用张力控制器计下一整匹坯布的道数。上卷完毕后，采用人工的方式把布匹的一头，穿过染池、连动轴，卷到另外一个滚筒上面并缠紧，开动卷染机，便可进行坯布的染色。此时两个滚筒朝着同一个方向运转，控制的要求是始终要保持坯布上的拉伸张力恒定，并且坯布经过染液的时间一致，也就是线速度要保持恒定。这是一个没有线速度反馈，同样，也没有张力反馈的驱动控制系统，因此，控制系统需要适当调整放卷变频器的输出频率来达到该种独特的要求。 该卷染机以卷染机专用张力控制器作为主控制器，采用触摸屏作为人机界面，它主要完成的是张力，线速度的设定，布道计数，相应匹配频率
