肖佩佩

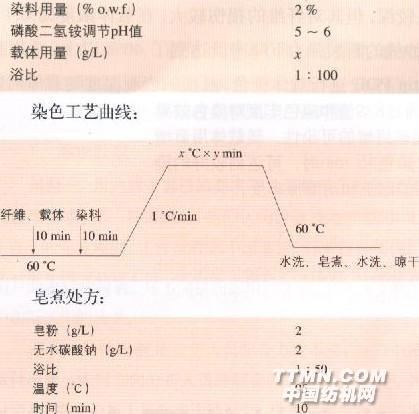

聚醚砜(PES)树脂是一种综合性能优异的热塑性聚合物材料，它具有突出的阻燃性能，极限氧指数为38，具有自熄性；玻璃化转变温度为225℃，为无定形材料，连续使用温度为180～200℃。最初是作为阻燃性、耐热性、耐化学药品性和机械性能等方面都非常优异的特种工程塑料开发出来的，国内外极少见有真正在纤维方面进行应用开发的研究。北京服装学院采用熔融纺丝法制得了聚醚砜纤维，并应用于航空航天领域的先进复合材料，取得了较好的效果。将聚醚砜纤维推广到民用纺织品，就要研究其染色性能。近年来对一些高性能纤维如芳砜纶、芳纶等大多采用载体染色法，以降低染色温度。考虑到聚醚砜的玻璃化转变温度也较高，且分子链上没有能与染料分子相结合的反应性基团，因此采用分散染料对其进行载体染色。1试验1．1材料与药品聚醚砜纱线(35 tex／24 f，自制)；Foron艳红RD?BR、Foron黄RD一4GRL、Foron蓝RD?E(Clariant(科莱恩)公司)；CTC一480导染剂(北京中纺化工有限公司)；环保型载体Dilatin POE(clariant公司)；磷酸二氢铵(A．R．)；洗涤剂；无水碳酸钠(A．R．)；皂粉。1.2仪器恒温水浴锅(余姚市东方电工仪器厂)、0RINTEX电子测色配色系统(意大利0RINTEX染色技术(北京)有限公司)、Y57lA摩擦色牢度机(浙江温州纺织仪器厂)、SDLM228耐洗色牢度测试仪(美国SDL ATLAS公司)、Q-SUN氙灯实验箱(Q-PANEL实验室产品公司)、Y172型纤维切片器(常州纺织仪器厂)、XPL一1偏光显微镜(新天精密光学仪器厂)、YG021PC型电子单纱强力机(温州方圆仪器有限公司)。1.3试验方法(1)前处理冷水洗一洗涤剂洗涤(洗涤剂4 g／L，60℃×10 min，浴比：l：50)一热水洗(60℃×10 min)一冷水洗
