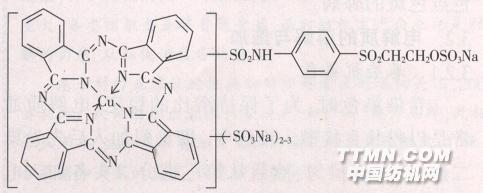

崔浩然 1 问题的提出 中温型活性翠蓝(C．I．活性蓝21)色泽艳亮，是纤维素纤维染亮绿或艳蓝必不可少的染料。然而，在浸染染色时，该染料却容易产生色泽不匀、色点色渍、牢度低下，以及提深性不佳等问题。2 问题的分析 活性翠蓝存在上述问题的根源．归纳起来有二个。2．1 活性翠蓝的分子结构特殊 活性翠蓝属铜酞菁染料，其分子结构成立体状态,体积硕大，严重缺乏线性，这就产生了先天性缺陷。其结构如下： (1)染料分子体积大，向纤维内部扩散困难，其扩散能力在活性染料中最差。所以在浸染时，染料容易重叠性地附着在纤维表层。这不仅会招致匀染、透染效果差．而且还会显著降低染色牢度。同时对染深效果也会产生负面影响。 (2)染料分子难以与纤维素大分子紧密接触，因而，即使扩散进入纤维内部的染料．与纤维素分子发生键合反应的机率也相对较低。故活性翠蓝的同着率不高，染深性较差。难以获得深浓色泽。2．2活性翠蓝的耐盐碱溶解稳定性差 活性翠蓝虽说相对分子质量较高．分子体积较大，但由于它具有2～3个强亲水性基团(?SO3Na),还有亲水性乙烯砜硫酸酯活性基．因此在水中依然具有较好的溶解度。经检测．国产活性翠蓝在含六偏磷酸钠2 g／L的中性水中，40℃时可溶解至100 g/L；80℃时可溶解至150 g／L。 问题是：活性翠蓝的水溶液与其它活性染料有所不同，其凝胶性质十分突出。即，随着溶液浓度的提高，其溶液会逐渐呈现出胶冻状态。然而染料溶液滴在滤纸上仍能均匀渗开，并无染料的斑点显现．只是渗圈较小而已。这表明活性翠蓝溶液的这种凝冻现象并非等同于染料的凝聚现象。但值得注意的是：电解质的加入，会破坏活性翠蓝胶体溶液的稳定性，尤其是当电解质的质量浓度过高(>80 g／L)时，染料便会发生凝聚或絮集，甚至染料与水分离而析出。由此可见，活性翠蓝在软水中的溶解稳定性是好的，而在含盐量高的染浴中，溶解稳定性却是比较差的。 实
