刘德驹，张伟，张艳

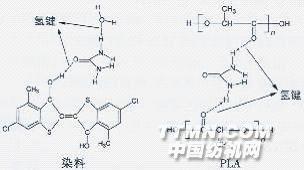

玉米纤维在湿热加工时，温度、pH值和时间都会影响其断裂强力。对不同染色温度下玉米纤维的断裂强力进行的测试(图3)表明，随着染色温度的升高，断裂强力损失率不断增大，110℃后断裂强力损失率明显增大，达到不可接受的程度；130℃的断裂强力损失率几乎为100％。虽然110℃染色的K／S值没有120℃和130℃的大，但前者断裂强力损失明显比后两者小很多，因此将染色温度设定为110℃。 图3染色温度对织物断裂强力的影响2．3染色时间的影响 染料用量2％，调节染浴pH值为5，在110℃分别染色10，20，30，40，50和60 min，比较各个染色时间后的染色深度。 图4染色时间对染色深度的影响 图4中，染料的上染过程主要体现在前30 min，染色30 min后，染色深度虽有一定增加，但增幅缓慢，说明染色30 min时还原桃红R在玉米纤维上的上染量基本达到平衡。将染色时间定为30 min，既能达到较满意的染色效果，又可节省能源。2．4尿素的影响 染浴中分别加入0，5，10，15和20 g／L尿素；染料用量2％，调节染浴pH值为5，在110℃染色30 min，比较各个尿素用量下的染色深度。 图5尿素用量对染色深度的影响 尿素起助染作用，可提高玉米纤维织物的得色深度。图5中，随尿素用量增大，得色深度增大，当尿素用量达15g/L时，染色深度相当于120℃不加尿素所染的深度；再增大尿素用量，助染效果提高不明显。 尿素能起助染作用的机理主要是，尿素通过氢键的作用使染料增溶和使玉米纤维溶胀，如图6所示。 图6尿素对染料和PLA纤维的增溶和溶胀作用示意2．5染料提升力 染料用量分别为1％，2％，3％，4％，5％，6％，7％和8％；调节染浴pH值为5，在110℃染色30 min，比较各个染料用量下的染色深度。
