房莉，陈英，王超

1 前言 活性染料冷轧堆染色工艺简单、设备投资少、能源消耗低、产品质量好、生产方式介于浸染与连续轧染之间，是一种半连续化的轧染工艺，有着品种变化灵活的特点，特别适合小批量多品种的生产。将活性染料的无盐染色与冷轧堆染色工艺相结合，不仅能提高染色效果，更有利于节能减排。本研究采用代盐剂对棉织物进行预处理，然后冷轧堆染色的方法，研究了代盐剂ABE预处理对染色效果的影响，优化了预处理的工艺条件，探讨了盐对冷轧堆染色的影响，评价了染色后织物的各项色牢度指标。

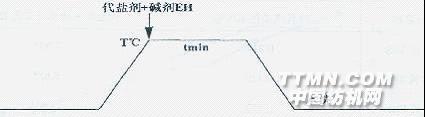

2 买验部分2．1实验材料 纯棉机织半制品(441根／10cm X 352根／10cm) 活性染料蓝FBN、活性染料红3BS、活性染料黄3RS(台湾永光化学工业股份有限公司)，代盐剂ABE、碱剂EH、碱剂S(广州金瑞鹰生物化学有限公司)，碳酸氢钠、中性皂粉、氢氧化钠(北京化工厂)。2．2实验仪器 MINOLTA CM-3600D测色配色系统(意大利ORINTEX公司)，SOT2-24常温振荡染色机(东成染色机器厂有限公司)，JMU505T型台式轧车(北京纺织机械器材研究所)、101A-3型电热鼓风干燥箱(上海申光仪器仪表有限公司)，722可见分光光度计(上海欣茂仪器有限公司)，YG-631汗渍色牢度仪、SW-12型A耐洗色牢度测试机(无锡纺织仪器厂)，Q-SUN3100HS日晒牢度仪(美国Q-PAR公司)，Y571A染色摩擦牢度(浙江温州纺织仪器厂)。2．3实验方法2．3．1 预处理处方及工艺预处理处方： 代盐剂ABE Xg／L 碱剂EH Yg／L 温度 T℃ 时间 tmin 浴比 1：50预处理工艺曲线：2．3．2 冷轧堆染色处方及工艺 浸轧处方： 活性染料 30 g／L 食盐 Zg/L 碱剂S 4g/L 烧碱 1g／L 工艺流程： 预处理→热水洗(80~90℃)→冷水洗→烘干&r
