孙戒，胡玮琳，毛小燕，汪海波

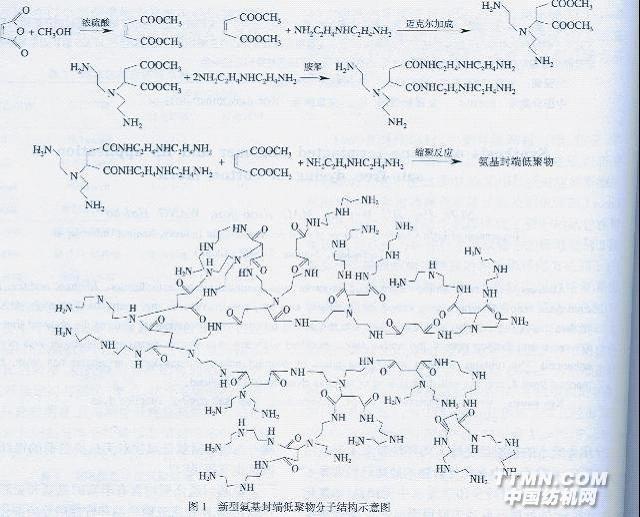

印染废水的排放已经给人类环境带来了严重污染．目前对印染废水中有机化合物的处理已经取得了很大的进展，但是对减少印染废水中无机盐(如氯化钠、元明粉)的处理研究尚未取得明显效果．废水中盐含量过高，将直接改变河水中的水质，破坏水生态环境同时，过高盐分将导致土质盐碱化．针对水中盐含量过高对人类危害的问题，国内外专家作了大量的研究：例如合成了很多低盐染色的活性染料；通过纤维素阳离子改性，制造出一系列改性纤维；通过无盐染色助剂的使用，降低活性染料染色过程中盐的使用；利用网状低聚物对无盐染色前的棉纤维进行改性也有报道． 氨基封端低聚物含有丰富的氨基和亚胺基且成网状结构，能在次亚磷酸钠和柠檬酸等的催化下同棉纤维进行交联，实现棉织物的无盐染色，同时染色后有很好的上染百分率和固色率，染色后色牢度良好．本文用自制的氨基封端低聚物对棉织物进行染色前改性，并研究了改性后棉织物的染色性能．1试验1．1材料和仪器 织物：全棉漂白府绸布(市售)；药品：二乙烯基三胺、马来酸酐、甲醇、柠檬酸、次亚磷酸钠、元明粉、碳酸钠(均为分析纯)；浓硫酸f98％)；雷玛素红3B、雷玛素黄RR、雷玛素蓝RR(德司达公司)．仪器：722S可见分光光度计(上海棱光技术有限公司)，Datacolor600电子测色配色仪(美国Datacolor公司)，SHBllI循环水式多用真空泵(郑州长城科工贸有限公司)，BSl10B电子分析天平(北京赛多利斯天平有限公司)，SHA—C恒温震荡器(常州国华有限公司)，SW一12耐洗色牢度实验机(莱州市电子仪器有限公司)，Y571B牢度摩擦试验机(温州市大荣纺织标准仪器厂)，101A一2B电热鼓风干燥箱(上海实验仪器厂有限公司)．1．2合成1．2．1端氨基低聚物的合成原理 马来酸酐和甲醇反应生成马来酸单甲酯，然后在浓硫酸催化下进一步与甲醇反应生成马来酸二甲酯，

1．2．2端氨基低聚物合成方法

在250mL四口烧瓶中加入40g马来酸酐、40mL浓硫酸和100mL甲醇，搅拌，升温至回流温度并维持此温度，TLC跟踪直至反应终点，再减压蒸出甲醇。然后降温、过滤，即可得到无色透明的马来酸二甲酯．在四El烧瓶中加入27mL二乙烯三胺，冷水浴冷却，电磁搅拌，通入N：保护，用恒压漏斗滴加32．7mL马来酸二甲酯和50mL甲醇的混合溶液，滴加完毕后撤出水浴，室温反应4h，溶液由无色变为浅黄色，再加热至130-135℃．通N2：一段时间后，边加热边蒸出甲酶直到反应体系变得很粘稠，停止反应即得黄褐色端氨基低聚物．

1．3棉织物改性．

将棉纤维在3．5g／L氨基封端低聚物的溶液中（其中含柠檬酸2g／L、次亚磷酸钠3g／L)，60℃恒温浸渍40min，浴比1：30，二浸二轧，轧余率100％，放置于烘箱中烘干后，150℃焙烘3min，然后热水清洗，烘干．

1.4活性染料染色

30℃入染，保温30min，以1℃／min升温至60℃，保温20min，加入Na2C0310g／L，继续保温染色40min[染料用量2％(owf)，浴比1：50]．
