1　前言丝素是蚕丝的主体部分, 系多种氨基酸缩合而成的天然蛋白质, 它与人体的细胞有很好的适应性。近年来国内外将再生丝素用于烧伤创面覆盖膜、抗凝血材料、酶固定化电极、人造皮肤和隐形眼镜透析膜等生物医学领域的研究非常活跃[ 1 ]。在纺织领域, 关于水溶性丝素整理织物的研究也较多[ 2～ 4 ] , 其目的主要是改善织物的抗皱性能及实现涤纶织物的仿真丝整理[ 5 ] , 但对水溶性丝素处理织物的染色性能研究较少。考虑到丝素为蛋白质分子, 若将其处理到棉织物上, 可引入一些氨基, 从而改善棉织物对酸性染料的染色性能, 有可能为棉毛混纺织物用酸性染料一浴法染色开辟一条新途径。基于此想法, 本文研究了水溶性丝素处理棉对酸性染料染色性能的影响, 并探讨其染色吸附机理。2　实验部分2. 1　实验材料及仪器材料　漂白纯棉灯芯绒(浙江美欣达集团提供) ;绢丝(西安毛纺厂提供)。仪器　722 型分光光度计(上海第三分析仪表厂) ; Elem endo rf type Model D2(2) 撕破强度仪(日本) ; Y631 织物破裂强力试验机(常州第二纺织机械厂)。2. 2　实验方法2. 2. 1　水溶性丝素整理剂的制备称取一定量的脱胶绢丝投入到CaCl2 ∶H2O ∶C2H5OH [1∶8∶2 (摩尔比) ]的溶液中, 于70～ 80 ℃溶解[ 6 ]。溶解成丝素溶液后, 加入10 göL 的中性蛋白酶,于45 ℃下将丝素水解2 h, 最后加入0. 5 göL 的柠檬酸, 将丝素溶液调至弱酸性, 终止丝素水解, 即得到丝素整理剂。2. 2. 2　丝素整理剂处理工艺处方, g/L丝素整理剂, % (ow f) 　40柠檬酸10次亚磷酸钠2浴比50∶1温度, ℃ 90时间,m in 105处理过程棉织物用30 ℃水浸渍20 m in→挤干水分→丝素整理

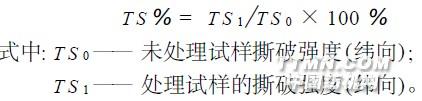

剂处理→水洗→染色→测试2. 2. 3　染色工艺普拉黄GN , % (ow f) 2冰醋酸,mL öL 0～ 4N a2CO 3, göL 0～ 8浴比50∶1染色温度, ℃ 40～ 80染色时间,m in 20～ 1002. 3　测试指标2. 3. 1　上染百分率用722 型分光光度计分别测定染色前后染液的吸光度, 计算上染百分率。2. 3. 2　撕破强度保留率用Elem endo rf typeModelD2(2) 撕破强度仪分别测定未处理试样及经丝素整理剂处理后, 再在60 ℃下用普拉黄GN 染色试样的撕破强度, 然后按下式计算处理后试样的撕破强度保留率( T S % ) :2. 3. 3　断裂强度和断裂延伸度保留率用Y631 织物破裂强力试验机分别测定未处理及经丝素整理剂处理试样, 再在60 ℃下用普拉黄GN 染色试样的断裂强度、断裂延伸度, 然后分别计算处理试样相对于未处理试样断裂强度和断裂延伸度保留率。
