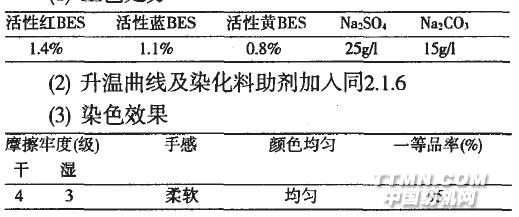

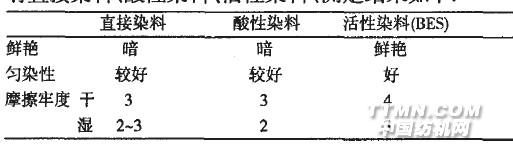

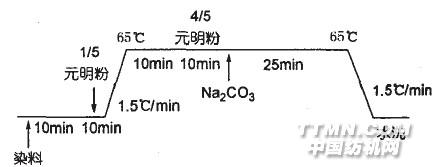

大豆纤维是一种新型纤维，它主要有三部分组成，最外层为改性蛋白质，中间部分是缩醛聚乙烯醇，内芯为含有磺酸基单体的聚丙卿青，在大分子中含有氨基、按基、9基和氰基。它的物理化学性能类似羊毛和蚕丝，由该纤维织造的织物，手感柔软、弹性好、保暖性好、挺括、光泽柔和、穿着舒适，是理想的高档面料，深受客户青睐。由于该纤维上市不久本文对其染色工艺进行探讨。1 试验部分1.1 材料 、药品及仪器30s 大豆纤维织物;BES金黄、BES红、BES蓝、Na2CO3,Na2S04、蓝纳洒脱红G、蓝纳洒脱黄2R;牢度仪。1.2 工艺流程进布 、 前处理、染色、整理。1.3 染色染色在溢流机内进行。浴比1:102 结果与讨论2.1 染色2.1 .1 染料选择根据大豆纤维的结构特点，可供染大豆纤维的染料有直接染料、酸性染料、活性染料、测定结果如下:总体效果是活性染料染浅中色效果较好，颜色鲜艳。2.1.2 BES活性染料染色温度的确定(中浅色）大样证明:65℃染色易掌握，染色均匀得色量较好。2.1.3染色时间(中浅色)中浅色一般染45分钟。2.1.4促染剂的用量染浅色时Na2S04的用量为1Og /l-15g/l，染中色时Na2SO4的用量为20g/l-50g/l.大样生产证明，染浅色时Na2CO3用量为5g/l-10g/l染中色时Na2C03用量为13g/l--15g/l。(以上都是目测)。2.1 .6 升 温曲线及助剂的加人2.1.7大车试验经大 车 试 验证明用溢流机染色效果好，尤其是手感，毛性感好、弹性好，光泽柔和。2.1 .8 染色过程中常见问题及解决措施色花 、 色点 、染色不均匀是染色中常见问题。造成色花的原因，主要与纤维、染料结构有关，从大豆纤维的结构分析，其表层为蛋白质。染料上染过快，易花，该纤维中间体部分与缩醛聚乙烯醇交联，而这种交联导致其结构紧密，染色时不易透染，从工艺条件分析，车速慢

，升温快，加料时不均匀且快，加盐过早、过快都会造成染花。解决措施，首先调好车速，初加染料要慢，升温速度为1℃/min-15℃/min，浴比不小于1:10，分次加盐，并且首次加盐的量要少，从染料的角度来分析，一般要选择染料分子小，初染率低，染色均匀和透染性好的染料，符合该条件的染料，有弱酸性染料、直接染料、活性染料，最终本文选择了BES活性染料。造成色点的原因，主要是染料化不开，或加料太快。解决办法，化料时要搅拌，化好料后要过滤，进料时要慢。
