基于PLC的温度控制系统

来源：印染在线　发布时间：2011年02月07日

1 引言染色工序在纺织品生产中占有重要地位，染色质量直接决定了纺织品的色泽、外观，甚至还影响纺织品的生产成本。在染色工序中，影响染色的因素主要有染液浓度、温度、液位等，其中温度控制是很重要而又复杂的控制过程。染色过程实际上是执行由工艺人员针对不同织物的一条温度曲线，每个工艺对染色的温度、升降温过程都有严格的要求，否则，容易使织物产生色差、缸差、条痕等疵点，造成复染率上升，生产成本的增加。针对染色过程温度控制的复杂性，设计了基于PLC 的染色机温度控制系统，实现对染色过程温度的控制，从而减少织物疵点，提高生产效率，降低生产成本。 2 系统控制要求 1）温度曲线存储要求对于不同的染色品种，其对温度的要求是不同的，因此对应的温度工艺曲线也是不同的，若将所有染色品种的温度工艺曲线都存入现场温度控制器中，则对该控制器的内存要求非常高，导致系统臃肿，因此本系统设计通过一台中控机，将工艺人员设定的不同的温度工艺曲线，全部由工作人员在中控机上输入后经PROFIBUS—DP 现场总线下传给现场控制器，现场控制器根据接收的温度工艺曲线进行温度控制，同时现场控制器可以随时向中控机申请修改温度工艺曲线的参数。在网络中断时，现场控制器可以保存当前的温度工艺曲线，并且具有断电长期保存当前温度曲线的功能。 2）温度控制要求在染色工艺过程中，典型的工艺曲线如图1 下所示：

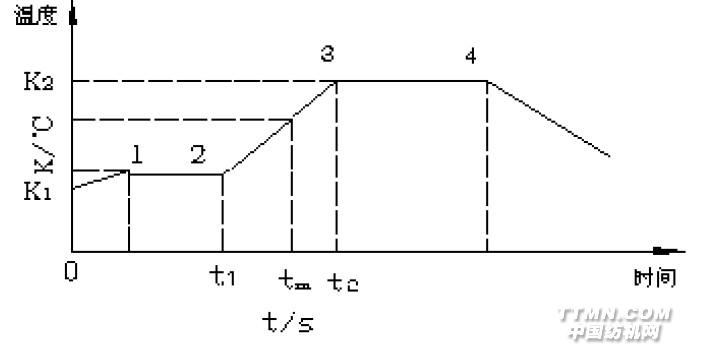

图1 典型的工艺曲线

由图 1 可知，染色工艺可以分为多个曲线段，不同的曲线段对应不同的温度。对染色过程的温度控制主要是对染槽升温、保温、降温，结合生产的实际要求又将升温分为直接升温到指定温度和按斜率准确地升温到指定温度；同理，降温也分为直接降温到指定温度和根据斜率准确地降温到指定温度。因此温度控制分为五个子程序：直接升温、按斜率升温、保温、直接降温、按斜率降温。直接升温还是斜率升温、直接降温还是斜率降温根据实际需要

通过中控机设定，而后由现场控制器PLC 的主程序调用相应子程序。 3）报警及显示功能为系统设置了一个 TD 200 文本显示器，显示染色过程中的一些操作和报警信息，该显示器适用于所有西门子S7-200 系列的PLC。 4）中控机监控要求采用西门子公司的WINCC 实现中控机对现场PLC 的监控，主要实现当前温度显示、动态温度曲线显示、温度等参数设置、报警记录和打印报表等功能。
