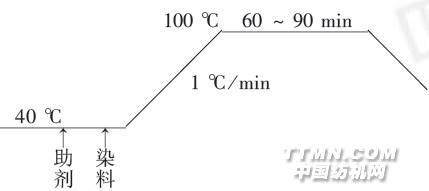

前言毛麻混纺产品开发的难点主要是羊毛和苎麻的染色性能不同。羊毛纤维是蛋白质纤维，分子上含有数量相当的氨基和羧基，在酸性染液中，羊毛纤维上带阴电荷的羧基会与溶液中的氢离子结合，使羊毛表面具有阳荷性。酸性染料的母体在染液中呈阴荷性，因而必然要与带阳荷性的羊毛纤维产生静电吸引，使染料和羊毛纤维结合。而苎麻纤维是纤维素纤维，常用阴离子型直接染料、活性染料等进行染色，且由于苎麻的结晶度和取向度较高，纤维分子结构紧密，染色时染料不易渗透扩散，染色困难。为了开发苎麻毛混纺产品，近几年来，国内外对苎麻纤维的染色性能进行了一系列研究，研究的重点是苎麻纤维的阳离子化改性。但在接枝改性剂的合成和染色效果等方面，仍存在着许多问题尚待解决。本试验采用自制接枝改性剂SA12对苎麻纤维进行改性，研究改性苎麻纤维和羊毛纤维染色性能的差异，提出了实现毛麻混纺产品同浴染色的方法和途径。对精干麻进行阳离子化改性，首先要对精干麻进行碱变性处理，在碱消晶的溶胀状态下，用反应性阳离子接枝剂在苎麻纤维的大分子羟基上接入阳离子基团。阳离子接枝剂的基本结构和接枝反应如式（1）所示。苎麻纤维接上了带正电荷的季铵盐基团，就能与酸性染料中的阴离子基团形成盐式键结合，从而能与羊毛等蛋白质纤维一样用酸性染料染色。1、试验部分1、1材料和仪器1、1、1 材料0.6tex（1600公支）的精干麻条；1.56tex（64 公支）澳毛条；SA12 接枝剂（ 自制）；NAOH酸性红-B 染料等。1、1、2 仪器RI-05012常温染样机；水浴锅；分光光度仪等。1、2 苎麻碱处理浴比1：30；碱200g/l；耐碱渗透剂0、6%；室温处理时间30min；碱处理完毕挤干脱碱。1、3 碱改性麻酸洗浴比1：30；醋酸20g/l室温。1、4苎麻接枝改性接枝剂SA12 5g/l(；浴比1：30；温度70度；时间45min；处理后清水漂洗。1.5 染色酸性红
