莫代尔针织布的前处理

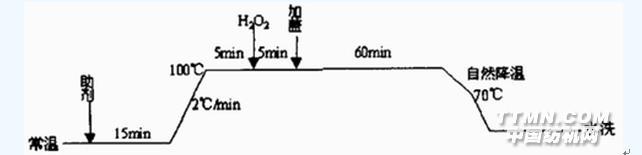

莫代尔纤维比棉纤维细，其纤维横截面为均匀圆形，其纤维纵向不像棉纤维具有天然的三维卷曲，在湿处理的情况下，更多的纤维端从纱线中游离出来，产生表面起毛、起球的倾向。因此要求各工序都要尽量保持低张力和低速度，以减少摩擦，从而减少起毛、起球和破洞现象的产生。1煮漂 若莫代尔针织布用于染暗淡的颜色，则前处理时对布面白度要求不高，只需对其进行煮练去除纺丝和织造过程中上的油剂及蜡质即可。若用于染鲜艳的颜色则对布面白度要求高，为了节省水电汽以降低生产成本，采用在煮练浴中加人双氧水的煮漂一浴法工艺。莫代尔纤维的特殊超分子结构使其容易产生拆痕和破洞，因此要采用比棉针织物温和的煮漂工艺条件。实践证明采用碱性强的烧碱煮漂会对莫代尔针织布造成损伤，因此把棉针织物煮漂配 方中的烧碱改成碱性较弱的纯碱。为了取得更好的防皱和抗起球效果，在煮漂浴中加入防皱剂LBH和抗起球剂。升温过程一定要缓慢，煮漂完成后，要自然降温至70℃才能水洗。1．1煮漂一浴法工艺配方 30％双氧水(o.w.f)(％) 8 纯碱(％) 2．5 硅酸钠(％) 1 精练剂(％) 0．5 防皱剂LBH(％) 1．5 抗起球剂(％) 1 浴比 1：15 温度： 100℃ 时间： 60min1．2 加工工艺曲线：
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
