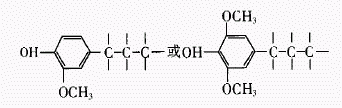

棉织物前处理的主要日的是将织物上的木质素、色素、棉脂棉蜡等物质去除.从染整加T的角度而言,这些物质属于杂质,需要通过前处理T序将其去除,以提高织物的白度和润湿性能,便于后期的染色、印花、后整理加但是从抗紫外整理加丁的角度而言，这些杂质却是天然的紫外吸收剂，应该尽量的保留因此．这些杂质的去除对织物紫外防护性能的提高是不利的．杂质去除越少．织物的紫外防护性能越好下面进行具体的论述.棉织物的煮练过程会使其UPF值变小．使织物紫外防护性能降低。例如：研究中分别测试煮练前后棉织物的紫外线透过率．发现煮练后棉织物在整个波段上的透过率都有所提高例如：在350nm处的紫外透过率为6％左右．而煮练后的紫外透过率达到l4％左右．提高了一倍以上．紫外透过率的水平总体(从200nm-400nm的整个波段卜)上升大约l0％.最高达20％左右．这可能是因为在煮练过程中去除掉了棉脂棉蜡及少量的色素这对紫外线有良好吸收性能的天然杂质．从而使UPF减小。棉织物的漂白处理会进一步使其紫外防护性能明显下降例如：研究表明经过丝光漂白后棉织物的紫外透过率上升。在UVA段最高，可以达到35％左右．．另有研究表明漂白棉印花织物的紫外光透过率为23．7％．同规格未漂白棉印化织物的紫外光透过率为l4.4％。经漂白处理后，织物的紫外光透过率几乎提高了1倍。这可能是因为漂白过程减少了天然棉巾的色素、木质素等这些天然的紫外线吸收剂．因此棉织物的漂白会使UPF明显降低。黄麻／棉漂白织物与其同规格未漂白织物比较．也更容易使紫外线透过⋯：分别用漂白、未漂白黄麻／棉织物覆盖在染色羊毛织物的表面，然后一起拿去长时间照射。结果发现，照射48h后，由漂白黄麻／棉织物覆盖保护的羊毛织物的K／S值从3O．06下降到了26．04．而由未漂白黄麻／棉织物覆盖保护的羊毛织物的K／S值则只从30．06下降到26，79。这都间接的表明．漂白后的
