各种有机导电纤维由于基体（PA6、PA66、PET等）的不同、导电物质（炭黑、金属化合物等）的不同、截面形状（皮芯型、偏心小圆、中心小圆、薄片夹心等）的不同，对于染整加工前处理的表现也不同。

前处理根据混纺织物的不同而有不同的加工工艺。对于毛织物或毛涤织物，主要受到湿热、酸、还原剂等作用，以除杂、洗呢、缩呢、漂白等；对于涤棉或棉织物，主要受到湿热、碱、氧化剂等作用，以退浆、去杂、煮练、漂白等；对于涤纶长丝仿毛或仿丝绸等织物，主要受到湿热、碱等作用，以退浆、去除油剂、减量等；对于涤锦复合织物，主要受到湿热、碱等作用，以退浆、去除油剂、开纤等。所以，有机导电纤维在这些织物中，会承受不同的化学作用。所幸运的是，大多有机导电纤维对于湿热、酸、碱、氧化和还原等化学处理都具有一定的耐受能力。但是，有些剧烈条件如强酸或强碱会影响到导电纤维基体的性能，从而影响其使用。

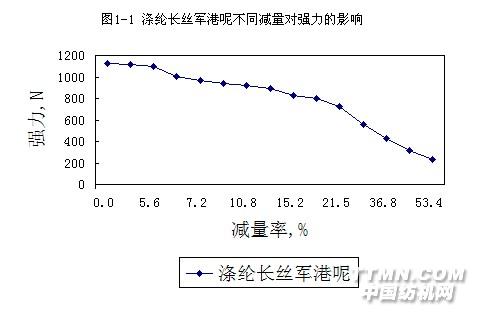

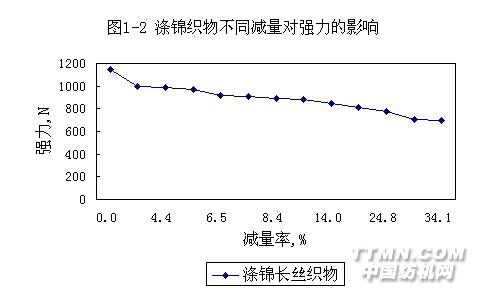

表1是尼龙6织物在不同减量处理时的强力变化，处理温度为：130℃、30min。表2和图1是涤纶长丝军港呢和涤锦（PA6）长丝织物在不同减量情况下的强力变化。从中可以看出，尼龙6在对碱是较敏感的，在热碱中由于降解，造成的强力下降较大，但随着碱浓度的增大，在一定时间内强力变化不大。这与涤纶的减量不同，涤纶随着碱浓度的增大，减量率增大，发生剥皮现象，纤维变细，从而使得强力降低。从表2和图1也可以看出，初始时涤锦复合织物的强力下降较快，随后变缓，而涤纶的强力一直下降。

表1尼龙6织物在不同涤纶减量处理时的强力变化

表2不同织物不同减量对其强力的影响

另外，从锦纶6在纯碱中强力变化较小，这点从表3可以看出。在纯碱浴70℃下强力没有发生变化。

表3锦纶6在热纯碱中的强力变化

注：1#～4＃工艺流程:180℃×40S—加纯碱处理—100℃×50S烘干

因此，在涤纶长丝类织物实际生产时，如需较大减量时，应尽量避免使用锦纶6为基体的导电纤维，而且选择涤纶或锦纶66为基体的导电纤维时也要避免使用表面涂碳的皮芯型。对于毛涤或毛织物类，可尽量使用尼龙为基体的导电纤维，因为尼龙比涤纶更耐酸，而且染色方便。通常热处理对织物混入的有机导电纤维的导电性能影响不大。
