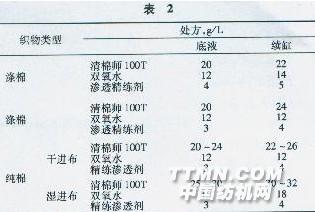

1．4试验分析 由表1知，工艺A和工艺B无论在退浆率、毛效和白度方面都不能达到工艺要求；而工艺c则较常规工艺D的退浆率、毛效和白度都有提高。因此，精练渗透剂的使用是影响半制品质量的重要因素。 通过一段时间的实践，我们将Scolase looT应用于各种织物的前处理工艺总结如表2。.jpg)
注：薄织物车速为50～55 m／rain，厚织物车速为45 m／min；汽蒸温度为100℃；汽蒸时间为80～90 min。
2 弹力织物的生产工艺2．1常规工艺 工艺流程 摆布→缝头→烧毛→预缩幅→退煮→漂白→预定形→丝光→染色(印花) 碱堆处方，g/L 烧碱 35～40精练剂 7～8 轧余率，％ 90 堆置，h 20 退煮漂 1—4格热水洗(80℃)→5～6格浸轧工作液→汽蒸→1～3格热洗(80一95％)→4格温水洗→1格冷水洗→2格浸轧工作液→汽蒸→l～4格热水洗→5格冷水洗→烘干
退煮处方，g/L 烧碱 25～30 精练剂 5～6 亚硫酸钠 5～6 轧液温度，℃ 80 轧余率，％ 90 汽蒸温度，℃ 95 汽蒸时间，min 70
漂白处方，g／L
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
