樊德鑫(苏州纺织工程染整专业委员会，江苏苏州215127)

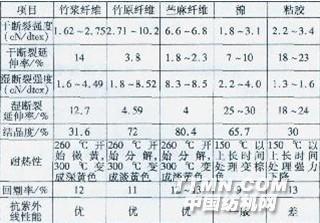

0 前言 竹纤维可分为竹原纤维和竹浆粘胶纤维(属再生纤维素纤维)两种。竹浆纤维是利用化学方法制成竹浆粕，再进行喷丝而成；竹原纤维则是利用物理、机械及化学加工，不破坏竹材纤维素结构，只去除纤维素束内外木质素、蛋白质和果胶等，再从中提取竹纤维，可最大限度地保留竹纤维的特性，是一种新型的绿色环保纤维素纤维。 表1竹原纤维和其它纺织纤维性能比较 由表1可知，竹原纤维干湿断裂强度、结晶度和热稳定性比竹浆纤维和棉纤维高，与苎麻纤维接近；其吸湿能力大于棉而小于粘胶。这是由于其纤维内的空隙比棉多，结构较疏松，水分容易进入，所以吸湿和排湿性优良。此外，由于竹原纤维中所含的叶绿素铜钠是安全优良的紫外线吸收剂，所以其抗紫外线功能是棉纤维的20倍。因此，开发竹原纤维家用纺织品面料，具有十分广阔的市场前景。1 竹原纤维前处理工艺1．1织物规格 14．75 tex纯棉普纱×19．67 tex竹原纤维纱504根／10 cm x394根／10 cm；坯布门幅304．8 cm，成品门幅289．56 cm的小提花交织物。1．2试验仪器 红外线染色小样机，常温平摆式染色打样机，小轧车，蒸汽自动定形烘干小样机，YB571-B染色牢度摩擦仪，YC-026(B)织物强力机，全自动电脑测色仪。1．3助剂 烧碱，纯碱，退浆酶，过氧化氢，精练剂，稳定剂，螯合剂，洗涤剂，渗透剂。1．4工艺流程 坯检→翻缝→烧毛→酶退浆→漂白→丝光2 工艺讨论 竹原纤维与棉纤维素的化学性质虽相似，但大分子的聚合度和初始模量不同，因此，在性能上存在很大差异，如竹原纤维质地硬、含杂多、易产生茸毛和折皱，制订工艺条件时需特别注意。2．1烧毛 竹原纤维／棉提花交织物毛羽较多，且竹原纤维较粗和长短不一，纤维抱合力差，在织造过程中因摩
