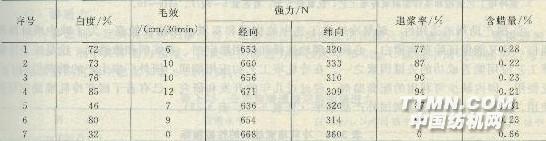

棉织物冷轧堆前处理生产工艺实践(山东省潍坊市) (1)工艺流程及工艺条件 ①工艺流程 烧毛→浸轧碱氧液(常温二浸二轧，轧余率100％～110％)→打卷转动堆置(常温24h)→LMH平幅练漂机(一格热水洗)→一次轧热碱→SMA062C蒸箱汽蒸→五格水洗→二次轧热碱或碱氧洗→SMA 086 C蒸箱汽蒸→五格水洗→烘干落布。 ②冷堆浸轧液组成 NaOH 40～45g／L、助练剂JS 8～10g／L、稳定剂JS 10g／L、渗透剂JS 2g／L、H2O2 12～18g／L。 ③碱洗液组成 一次轧热碱NaOH 18～28g／L、助练剂JS 5g／L；二次轧热碱NaOH 14～16g／L、助练剂Js 3g／L。 ④碱氧洗液组成NaOH 14～16g／L、H2O2 1．6～1．8g／L、助练剂JS 3g／L。 (2)结果与讨论 ①冷堆后水洗与碱洗的影响 冷堆后接着进行热水洗或进行热碱洗，织物半成品质量是有着较明显不同的(见表3-19)。对半成品质量而言，冷堆后仅进行热水洗的效果不如热碱洗的效果，后者除了退浆率、毛效、白度和去蜡效果较好外，且布面无杂质，效果较好。但热碱洗的条件达到一定程度后，再增加热碱洗便作用不大了，此可由2#和3#数据对比看出。表3-19 纯棉织物前处理性能指标 注：1．1号工艺流程为：烧毛→冷堆→热水洗。2．2号工艺流程为：烧毛→冷堆→热碱洗。3．3号工艺流程为：烧毛→冷堆→热碱洗→热碱洗。4．4号工艺流程为：烧毛→冷堆→热碱洗→碱氧洗。5．5号工艺流程为：烧毛→热碱洗→热碱洗。6．6号为常规绳状练漂工艺。7．织物采用14．5×14．5+5
