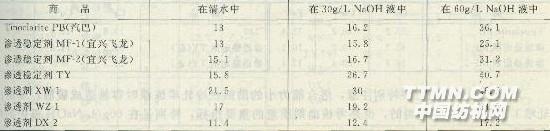

冷轧堆练漂及渗透稳定剂的选用(上海市) 考核冷轧堆练漂渗透稳定剂的指标是渗透性、耐碱性、金属离子络合能力、双氧水分解速度(即稳定性)、练漂后的毛效、白度以及对纤维的损伤程度。 (1)渗透力 作为渗透剂一定要有良好的渗透力，还必须在高碱浓度仍保持良好的渗透力，一般渗透剂在60g／L NaOH液中其渗透力锐减，因此审核渗透力常以水中和60g／L碱液中两项指标进行考核，各渗透稳定剂这两项数据如表3-25所列。 表3-25各市售渗透稳定剂的渗透力 单位：S 助剂的渗透力影响了冷轧时的吸液率，同一织物在相同轧车压强下用不同渗透力的助剂溶液浸轧，吸液率相差很大，在渗透力lOs以下的助剂，吸液率可达100％，10～15S一般为85％～90％，20～30s的一般为65％～78％，40s以上的只有50％左右，由于吸液率的变化，单位质量织物上的液量不同，浓度发生很大变化，因而影响练漂的效果。 (2)耐碱性 冷轧堆轧车中溶液中一般含碱50～60g／L，而高位槽初充液中含碱150g／L，因此，轧液中各组分应耐150g／L NaOH，不产生沉淀或分层絮凝现象，这是考核渗透稳定剂的重要指标。各市售商品的耐碱性如表3—26所列。表3—26各市售渗透稳定剂的最大耐碱性 耐碱性不好的助剂在浓碱中析出不溶物，或使溶液浑浊，时间久后即沉淀，或漂浮在液面，凡发生浑浊的，在溶液浓度稀释后，有的可以转变成澄清溶液，有的则不能溶解，就失去渗透、乳化、增溶等作用。凡是生成沉淀或漂浮物的，即使溶液稀释，一般都不会可逆地转化成澄清溶液，这种助剂就不适宜采用，至少是降低效果。弄得不好，沉淀或漂浮物黏附在织物上将形成染斑或阻染作用，还会形成污迹。 (3)双氧水的稳定力 双氧水的分解受碱度(pH值)、温度和浓度等因素的影响，在热练漂时，因温度较高(90～95℃)，双氧水易于分解，双氧水裂解反应有两种，一是双
