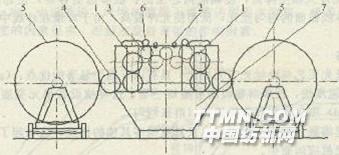

布铗丝光机、直辊丝光机、直辊布铗丝光机每天的加工能力在6万米以上，对于日产2万米多品种、小批量的丝光织物而言，应用短流程打卷直辊丝光机，具有占地面积小、投资少、节能减排的效果。 (1)YMH218短流程直辊打卷丝光机的特点 ①结构特点 图3—33明示，本机由5支直辊上下交错排列组成。一直辊槽3，两台轧车1，两对被动打卷和退卷装置4、5，积液槽体7组成，直辊槽上两对喷淋装置2和两支小压液辊6和两对刮刀，本机对称设计，往复式运行，全机长仅6m。本机设有供碱喷淋系统、热水交换冲淋系统、碱回收系统、循环过滤系统。 图3-33 YMH218直辊丝光机结构简图L-主动浸渍轧车；2-喷琳装置；3-五支直辊组成的直辊槽；4-收卷辊；5-打卷车；6-挡液辊；7-积液槽 ②工艺操作进布轧车牵引A字架退卷进布后，经过机台上的五根直辊形成的浸碱槽完成浸碱，经过一支φ100挡液辊靠自重挡液，然后经过出布轧车导出，通过打卷辊使布一侧的A字车进行被动打卷，浸碱结束后根据织物品种进行短时堆置或二次浸碱，使碱液完全进入纤维微胞内部，实现透芯丝光，然后在本机台上进行去碱水洗2道，使布表面碱浓降低，随后可进入卷染机或到高效平幅水洗机上去水洗。由于轧车间机械速度的比例调节，导致两个传动轧点间形成一定量的经向张力，促使经纱制约纬纱的滑移；织物紧紧包履在浸碱槽的五根直辊上，不存在空气道布幅收缩阻力大，从而使织物在机纬缩为零值。由于五支直辊的上下交锘排列而形成两个“U”形浸碱槽对织物进行挤压渗透，并由两支自流喷淋管定量补给，使得织物带碱充分、均匀。本机自身设有浓碱回收装置、淡碱回收装置，在做浸碱工艺时，浓碱通过气路控制阀，切换为碱回收管路，使得浓碱汇集到积碱槽，通过液位控制及泵过滤回收到高位槽上，可再做丝光配碱用。在做去碱水洗时，通过气路控制阀切换为淡碱回收管路使得水洗淡碱
