工业电导变送器是通过测量溶液电导值来间接测定离子浓度的流程仪表，它可以在线连续检测工艺过程中水溶液的电导率。 (1)电导浓度变送器 ①电导和电导率 电解质溶液与金属导体一样是电的良导体，因此，电流流过电解质时，必有电阻作用，且符合欧姆定律。但液体的电阻温度特性与金属导体相反，其温度特性是负数，为区别于金属导体，电解质溶液的导电能力用导电或电导率表示，电导是电阻的倒数。当导线长为1cm，截面积为1cm2时，Q=S，即1cm2溶液所具有的电导(Q)就是电导率(S)，如果在1cm2申充1mol溶液即为摩尔电导率。

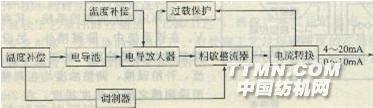

②检测原理 两个互相绝缘的电极组成电导池，在其间放置待测的电解质溶液，并通过恒压交变电流形成回路(见图3-39)。图3—39 电导法检测原理示意 将电导率计置于被测溶液中，溶液介质在线圈、铣芯方间形成等价连接回路C2，励磁线圈C1通入交流电流，电磁效应使回路C：产生与溶液介质浓度成比例的电流I，检测线圈C3中产生与C2电流I成比例的检测电压E，若固定电压与电极尺寸，则回路电流I只是电导率S的一次函数： J=f(S)=kS+d (3-8)式中，k为斜率，与电导池供电电源参数有关，改变电参数，即可改变斜率(测量范围)。直线方程中由于规定了输出电流范围，因此，当S=0时，求出常数项d，就可以测出该待测溶液的电导率，如图3—40所示。图3—40溶液中电流、电导率的关系 在电解质溶液中，单位体内所含离子浓度越大，离子化合价越高，离子迁移速度越快，则电导率越大。 在0～8％范围内，酸碱盐溶液浓度与电导率成比例关系，因此，检测溶液的电导率就可以计算出酸碱盐的浓度。图3-41变送器原理示意。图3-41变送器原理示意 ③变送器 酸碱盐浓度变送器就是通过测量溶液电导值来确定浓度的流程仪表。变送器主要由电导池、电子模块、显示表头和壳体组成，有流通式和插入
