史祥斌 ，杨艳菲 ，张丽梅。

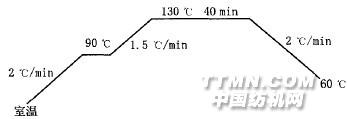

织物的交织阻力对服装面料的力学性能有着重要的影响。交织阻力大，在服装加工过程中织物受机械力或其他因素作用较剧烈，服装面料接缝处织物手感偏硬，有粗糙感，悬垂性差；反之，交织阻力过小，在缝制加工和服用过程中，面料接缝处经线与纬线易产生相对滑移，造成纰裂，织物易于畸变。因此，研究织物的交织阻力对了解服装面料的力学性能有着重要的意义。日本在服装面料缝制加工性测试方面，对服装接缝强度的测定进行了描述。美国也制定了织物各种接缝形式的机织物抗滑移实验方法标准。国内关于织物纰裂的测定也曾有专门的探讨。从坯布到成形服装面料，染整加工工艺对面料的最终力学性能起作决定性作用，不同的染整工艺条件对织物的交织阻力会产生不同的影Ⅱ向。为此，本文从染整工艺角度，在实验室模拟染整工艺流程，以探讨织物交织阻力的变化规律。1 实验部分1．1 实验材料(见表1)表1 试样织物规格1．2 实验方法1．2．1 处理条件根据涤棉织物的常规染整生产工艺制定工艺流程，同时为测试织物在不同工艺条件下交织阻力的变化，选择不同的热定型温度和碱减量浓度。具体试样处理条件见表2。(1)工艺流程 1坯布→2退浆→3精炼→4热定型→5碱减量。(2)热定型处理分别采用松弛热定型和紧张热定型，定型温度为160、170、180、190和200℃，定型时间60 S。(3)碱减量处理NaOH浓度4、6、8、10和12 g／L，浴比1：20，升温曲线如下：1．2．2 织物交织阻力测定采用Instron万能拉伸强力仪测试织物的交织阻力。上下夹持器之间的距离为100mm，拉伸速度为30 mm／min。1．2．3 数据处理碱减量率(%)=式中 G1一一碱处理前重量；G2一—碱处理后重量。
