隋淳，毕无敌

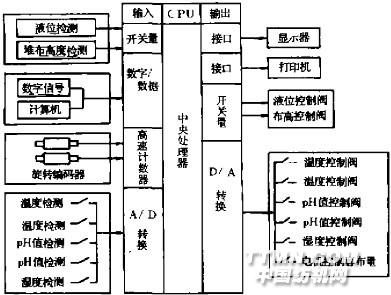

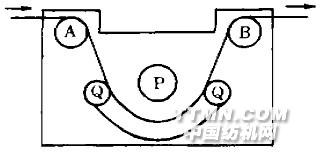

一、引言平幅炼漂机是印染工业中重要的前处理设备，按工艺要求，由炼漂机传送装置传送织物进入“R”型蒸箱进行一定时间和温度的煮炼，然后通过一定温度和酸、碱浓度的蒸箱分别进行酸、碱处理，之后进行漂白厦烘干处理。目前国内同类设备中利用人工检测、谓节控制的方法 本设计的基本思想是在现有设备的基础上，配以微机组成一微机控制系统，实现对整个生产线各工艺过程的自动检测与控制，实现对生产过程的自动化监控和管理。避免人为误差，提高前处理的质量，节省劳动力．提高效率，改善工人劳动环境，降低消耗。二、系统的结构及功能系统结构如图1所示。图1 系统结构框图由于印染车间环境温度高、湿度大，系统中采用了抗干扰能力强，可靠性高的可编程控制器OM—RONC500为控制机。系统中所测控量的输入与输出单元利用了两个通道，每通道有16点，D／A、A／D转换单元实现双极12位的转换。图2 蒸箱结构示意图整个生产线各环节在PC机控制下顺序进行，对各环节工艺参数均实现模拟量回路控制，并对精度要求较高的温度采用PID调节控制。对织物煮炼时间的控制是通过控制蒸箱内容布量来实现的。系统以定时巡回采样的控制方式工作，以中断方式响应上、下限报警及异常情况报警，自动进行紧急情况处理，具有自保功能。可实现手动与自动切换 可方便地通过功能键进行工艺参数的修改与置定 可定时或随机通过功能键自动显示打印实时工艺参数，自动记录和累积每班产量、能源耗量、生产过程工艺参数变化情况，实现生产过程管理自动化。为提高系统可靠性，软件中采用了复台滤波的方式；硬件中，对电源回路采用了隔离变压器，对输入输出信号采用了全浮空及光电隔离方式。该系统的设计，大大提高了工艺精度，各项指标满足了设计要求。温度的最大误差为±1．5℃I湿度控制在lO%以下，误差小于O．8%酸、碱(pH值)在0～2pH和12~
