丝光原理

浓烧碱对纤维素的作用 不可逆的化学改性过程 浓烧碱：可渗透到无定形区，还可以渗透到晶区，使晶格发生改变，将部分晶区转变为无定形区 只有到一定浓度时才会产生丝光作用 浓碱液处理能消除纤维中一些弱的结合点，使纤维受力均匀，减少由于应力集中而造成的纤维断裂，提高了纤维强度

（一）张力纤维得到拉伸而不发生收缩，纤维表面的皱纹消失，变成光洁的圆柱体，对光线产生规则反射，显现出光泽无定形区分子伸展得较为平直，或排列得趋向于整齐 纤维分子间形成新的结合力和氢键，纤维取向度提高

水合理论 形成纤维素钠盐和醇钠化合物 钠离子水化能力很强，当它与纤维素结合时，带入大量水分，引起纤维剧烈溶胀

膜平衡原理 纤维内部：膜内系统 外部碱液：膜外系统 可解释碱液浓度过高或碱液有食盐，导致溶胀减少

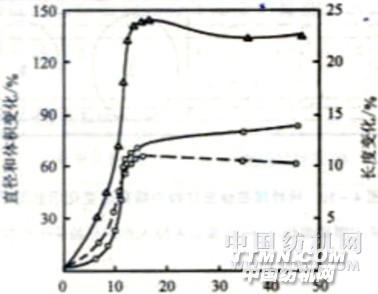

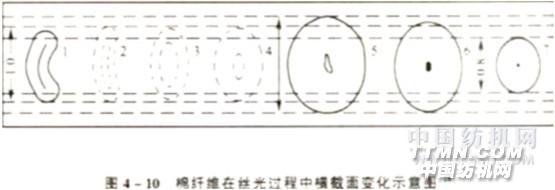

1. 烧碱浓度只有当烧碱浓度达到某一临界值以后，才能引起棉纤维发生显著的不可逆的溶胀 根据试验，当碱液浓度大于8％时，棉纤维的直径和长度随碱液浓度的提高而分别急剧增加和缩短 纤维收缩规律和直径增大规律相似1-5:纤维在碱液中继续溶胀 6：溶胀后再浸入水中开始发生收缩 7：完全干燥后棉纤维在浓碱液中逐步发生溶胀，若再经过水洗和干燥，直径会缩小一些，长度也会有所增长，但不能回复到原来状态若要达到钡值150的处理效果，只需要170g/L的浓度即可，但考虑到光泽和棉布本身吸附一定的烧碱量，生产中采用260～280g/L2. 张力施加张力对光泽的改善明显比松弛处理好，对棉纱强度的提高幅度更大 棉纱线的断裂延伸度则随着张力的增大而降低 张力过大，对产品的光泽增加不多，却使断裂延伸度下降
