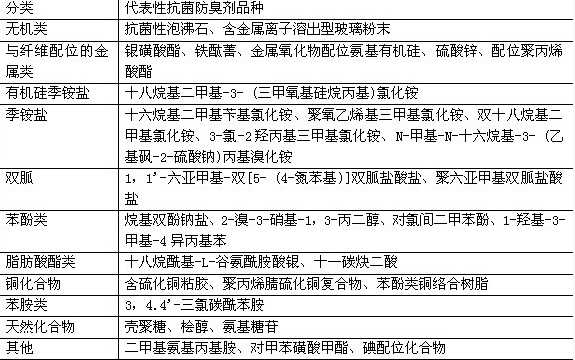

表2市首抗菌防臭剂的主要品种[5]
3主要抗菌防臭剂及其抗菌机理
并非所有具有安全性、高效广谱抗菌和耐久性的抗菌防臭剂都可用于纺织品，它需对染料色光、牢度以及纺织品的风格无负面影响，同时应与常用的纺织助剂有良好的配伍性。兹将几种主要抗菌防臭剂及其抗菌机理简述如下。
3.1无机化合物
以无机化合物作抗菌防臭剂是近年开发较为成功的品种，它适宜添加于合成纤维熔融纺丝原液中，在应用中的变色问题已得到改进。
银、铜和锌有抗菌作用，而其载体主要是硅、磷灰石、泡沸石、磷酸锆、氧化钛等无机化合物，其最大优点是耐热性可达500℃以上，而且非常稳定和安全。但加入合成纤维纺丝原液最大的困难是粉末或颗粒的粒径。
关于无机化合物的抗菌机理，目前众说纷纭，尚无最终的说法。一般认为是银离子溶出机理，与光作用产生活性氧机理。
无机化合物类抗菌防臭剂以泡沸石为代表，有天然的或合成的，以及具有离子交换性能与银等金属离子结合而成的泡沸石(金属置换量约1%-2%)。这类抗菌防臭剂大多混人熔融纺丝原液中，添加量为1%左右，如聚酯或聚酰胺等合成纤维。代表性产品如日本钟纺的Bactekiller,泡沸石的示意式如下:
xM2/nO·Al203·ySiO2·zH2O
式中:x;金属氧化物;
y:氧化硅;
z;结晶冰的系数;
n;金属的原子价;
M;1～3价的金属，作为抗菌泡沸石，以Ag、Cu和Zn为多。
这类抗菌防臭剂的急性毒性LD50在5000mg/kg以上，变异原试验呈阴性，对皮肤刺激呈准阴性。美国环境保护局(EPA即Environmemtal protection Agency)的毒性试验及环境影响均认为是安全的。
此外，最新资料表明[6]，纳米级的超微粒子的锌氧粉(粒径为0.005-0.20μ)除可作熔融纺丝原液的添加剂外，也可加入涂层浆中，使涂层织物具有紫外线屏蔽功能和抗菌防臭功能。
超微细锌氧粉的安全性极高，其急性毒性LD50＞2000mg/kg(经口与皮肤，小鼠)，Ames变异原试验呈阴性，对皮肤也没有刺激性。
<<上一页[1][2][3][4][5][6][7][8][9][10]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
