聚芳香族酸胺纤维性能及其在热防护领域的应用

2.2阻燃性能

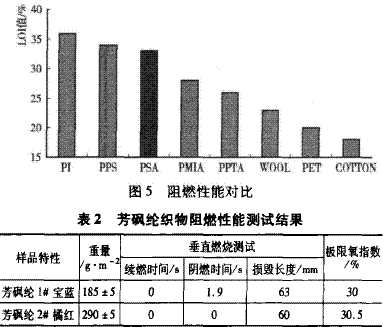

芳矾纶纤维具有良好的阻燃性，极限氧指数为33%，与其他纤维Lol值对比见图5。芳枫纶纤维在燃烧时不熔融，不收缩或很少收缩。离火焰自熄，且不发生熔滴现象，被少有阴燃或余燃现象。芳矾纶织物阻燃性能测试结果见图5。

2.3高温尺寸稳定性

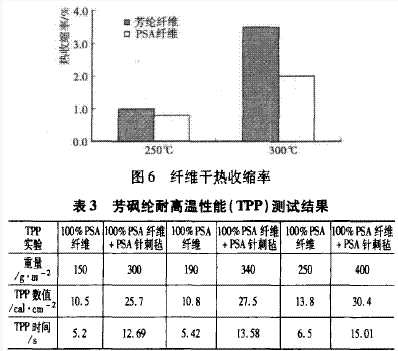

芳矾纶纤维具有优异的尺寸稳定性。沸水收缩率为0.5%一1.0%;在250℃和300℃的干热空气环境下处理30min后，芳矾纶纤维的收缩率分别为0.8%和2.0%，与间位芳纶的干热收缩率对比见图6所示。

2.4热绝缘性能

表3为芳矾纶纤维耐高温烧透性能(TPP)测试结果。

2.5染色性能

芳讽纶纤维、纱线和织物易被染成橘红、橘黄、金黄、宝蓝、天蓝、深蓝、深绿、黑色等多种颜色，色泽鲜艳，上染率高，具有良好的色牢度。黄色系耐光色牢度4级及以上，蓝色系、绿色系、黑色系3级及以上，PSA面料不含24种被禁的胺类物质，重金属含量也远远低于国际标准，已通过国际环保纺织品Oek。一tex标准认证。

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
