2.3阳离子聚氨酯用量对羊绒针织物色牢度应用性能的影响

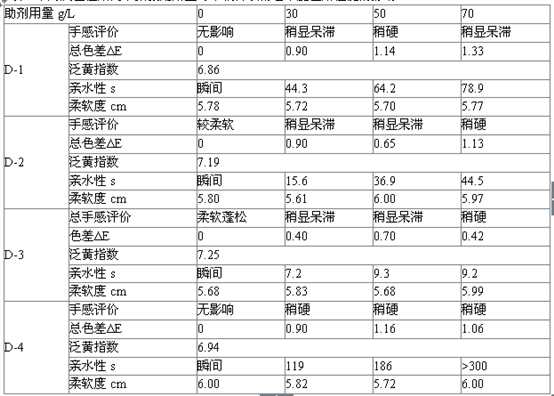

表3不同反应性阳离子聚氨酯用量对羊绒针织物色牢度应用性能的影响
由表3可以看出：处理后的羊绒的色差与其反应性的的关系并不明确，但受其用量的影响，这是因为处理后纺织品的亲水性不但受有机硅含量的影响，而且还受其成膜的连续性及成膜缺陷的影响，因此表现得规律性较差。
助剂用量的增加同样将使其皮膜表面富集更加连续和丰厚的有机硅氧烷，因此纺织品的亲水性较差：
①随着反应性增高，膜表面富集的有机硅氧烷更加增厚、更加连续，纺织品的亲水性比较差；
②整理后的纺织品的亲水性还与助剂烘干、焙烘后所成膜的完整连续性相关，当样品的膜具有较多裂缝、孔隙、厚度不均等，即便是有机硅单体含量较高、助剂用量较大，其亲水性也并不一定就很差；
③样品成膜的连续性、完整性及皮膜缺陷不但与助剂用量及其化学结构有关，还与众多如热固条件、织物结构、加热方式、织物张力等众多工艺因素直接相关。且随着反应性的提高：在pH5.5，在40℃下用处理液处理20min、100℃烘干,工艺后不会对织物产生黄变。
2.4整理剂在纤维上的分布状态
可以看出：当织物经过抗起球整理剂处理后，纤维表面和纤维之间形成一层薄膜，这层薄膜起到了隔离与外界作用、提高纤维表面光滑性和平整度的作用，从而提高了织物的抗起球等级。

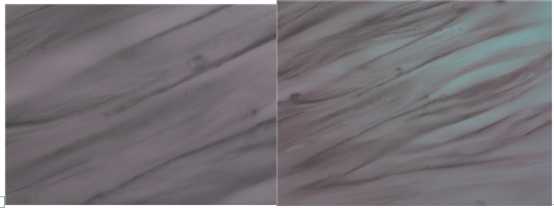

图2处理后纤维显微照片图3未处理纤维显微照片
抗起毛起球整理是用涂膜跟纤维点粘结起来，以限制其移动而达到减少起毛起球的目的[8-9]。从图2看出：利用涂膜对羊绒纤维鳞片的包覆作用,以及对表面交联成膜的功能,表面的助剂热交联后使纤维表面包覆一层富集在羊绒纤维光滑、柔软的透明薄膜，从而增加纤维抱合力、减少纤维毛羽、降低摩擦阻力并阻断染料向摩擦湿布表面的转移途径，可全面提高染色纺织品的起毛起球效果;耐磨的涂膜，使得纤维的滑移减弱；与此同时,涂膜均匀地交联凝聚在纱线的表层,使纤维末梢粘附于纱线上，摩擦时不易起球，可显著提升纺织产品的抗起毛起球性能[10]。图3明显未经过抗起球整理剂处理，等级明显较差。
<<上一页[1][2][3][4]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
