4.1.3OP99的选用
OP99成分为异辛醇聚氧乙烯醚磷酸酯，属阴离子表面活性剂，具有良好的耐酸、碱、硬水和无机盐、耐高温特性，经过大量实验发现，异辛醇磷酸酯具有较高的渗透力，极低的泡沫，但耐碱度只能达到100g/LNaOH，而异辛醇聚氧乙烯醚磷酸酯具有极高的耐碱力（耐碱度可达280g/LNaOH），但弱碱条件下的渗透力一般，泡沫一般，采用两者复配的方法，取得了较高的耐碱力和渗透力，极低泡沫。结果见图1、表1、表2。
表1泡沫力
E∶OP 99 1∶1 2∶1 1∶2 1∶3 3∶1 4∶1 1∶4 1∶5 5∶1 0∶1 1∶0
泡沫力/cm·min-1 1.5 3.5 2 2.5 1 1 5.5 5.8 0.5 6 0

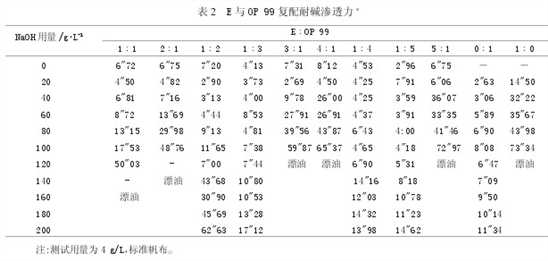

从表2测试数据可看出，随着OP99在复配体系里的比例增大，耐碱渗透力表现的数值很好，但是它的泡沫也随之增大。结合泡沫实验数据，确定了3∶1体系的耐碱渗透力和低泡沫为最佳值。以此比例与其他表面活性剂混配精练剂。
4.1.4其他表面活性剂的选用
为使制备的精练剂达到良好的性价比，选用了一些环保的对环境友好的表面活性剂来复配。比如有耐碱有机硅消泡剂、螯合分散剂、电解质、防腐剂等。添加量为0.1%～2%。
4.2应用
4.2.1在碱氧一浴工艺中的应用
NaOH（100%）20g/L，H2O（2100%）6g/L，HD8g/L。
坯布检验→浸轧碱氧工作液（轧液率100%）→汽蒸（100℃，45min）→热水洗→冷水洗→烘干。
4.2.2在冷轧堆工艺中的应用
NaOH（100%）40～50g/L，H2O2（100%）15g/L，HD10g/L，络合剂1g/L。
一浸一轧（轧余率100%）→室温堆置20h→汽蒸
（100℃，1.5～2min）→热水洗→冷水洗→烘干。
<<上一页[1][2][3][4]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
