丁烷四羧酸对粘胶纤维的酯化交联反应的研究

2.2.3BTCA浓度的影响

改变BTCA的浓度，固定催化剂次磷酸钠的用量(与BTCA的质量比恒定)，在180℃下交联3 min，考察BTCA浓度对酯化反应的影响。

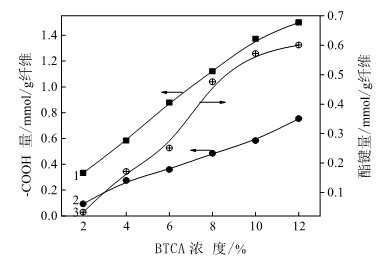

图9 BTCA浓度对总的参与酯化反应的羧基量、残留的羧基量以及酯键量的影响

不同交联时间下经BTCA交联后粘胶纤维上总的参与酯化反应的羧基量、残留的羧基量以及生成的酯键量的变化情况分别如图9中曲线1、2、3所示。随着BTCA浓度的提高，总的参与酯化反应的羧基量逐渐增加，交联后粘胶纤维中残留的羧基量和生成的酯键量都是逐渐增加的。

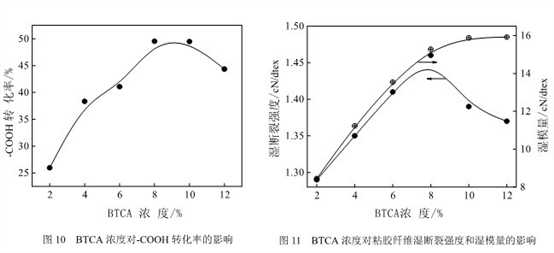

图10为BTCA浓度对-COOH转化率的影响。由图可见，随着BTCA浓度的增加，-COOH转化率逐渐增大，当BTCA的浓度达到8%时，-COOH转化率达到最高为49.53%，然后随着BTCA浓度的进一步增加，-COOH转化率反而下降；酯化反应是一个平衡反应，-COOH转化率达到一定程度后，酯化反应趋于平衡，单纯增加交联剂BTCA的浓度对提高-COOH转化率的影响不大。

图11为BTCA浓度对粘胶纤维湿断裂强度和湿模量的影响。由图可见，随着BTCA浓

度的增加，粘胶纤维的湿模量由8.45 cN/dtex逐渐增大到15.92 cN/dtex，湿断裂强度先增大后减小，BTCA浓度为8%时，粘胶纤维的湿模量为15.28 cN/dtex，湿断裂强度达到最大值，提高率为23.73%。因此，可以合理的提高BTCA浓度，对粘胶纤维进行交联处理，从而可以提高粘胶纤维的湿断裂强度。

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
