2.2.2交联时间的影响
固定BTCA的质量百分比浓度为8%，交联温度为180℃，改变交联时间，考察交联时间对酯化反应的影响。

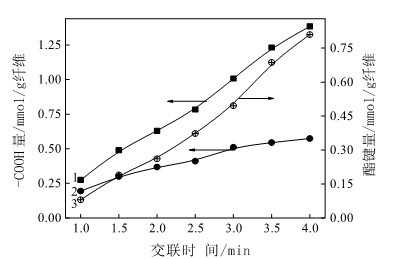

图6交联时间对总的参与酯化反应的羧基量、残留的羧基量以及酯键量的影响
不同交联时间下经BTCA交联后粘胶纤维上总的参与酯化反应的羧基量、残留的羧基量以及生成的酯键量的变化情况分别如图6中曲线1、2、3所示。随着交联时间的延长，总的参与酯化反应的羧基量逐渐增加，交联后粘胶纤维中残留的羧基量和生成的酯键量都是逐渐增加的。

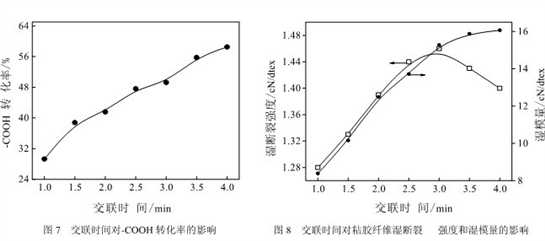

图7为交联时间对-COOH转化率的影响。由图可知，交联时间在1.0～3.0 min时，-COOH
转化率由29.29%逐渐增大到49.25%，说明参与酯化交联反应的每个BTCA分子中有1个或
2个羧基参加了酯化反应，而后随着交联时间的延长，-COOH转化率逐渐增大，交联时间达到3.5、4 min时，-COOH转化率均大于50%，说明参与酯化交联反应的每个BTCA分子上分别有2个或3个羧基参加了酯化反应。这些结果表明交联时间的延长有助于BTCA与粘胶纤维较充分地发生酯化交联反应，从而使得-COOH转化率得到提高。
图8为交联时间对粘胶纤维湿断裂强度和湿模量的影响。由图可见，随着交联时间的延
长，粘胶纤维的湿模量由8.39 cN/dtex逐渐增加到16.07 cN/dtex；粘胶纤维湿断裂强度逐渐增大，交联时间为3 min时，粘胶纤维湿断裂强度达到最大值，而后缓慢减小，这是因为交联时间的进一步延长，纤维的模量过大，进而纤维的脆性变大，纤维的湿断裂强度反而略有
下降。
<<上一页[1][2][3][4][5][6]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
