含有长链烷基聚丙烯酸系增稠剂的制备和性能研究

2．4乳胶粒子形态

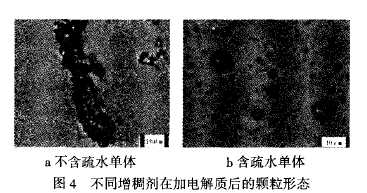

将不含疏水单体(a)和含有2％疏水单体(b)的产物配制成0．5％的白浆，加入NaC1水溶液，使盐质量分数为0．02％．分别用显微镜观测颗粒形态，结果见图4．

由图4可以看出，未经过疏水改性的增稠剂在加入电解质后出现大块团聚，宏观显示出粘度大幅度下降，而经过疏水改性的增稠剂在加入电解质后，仅出现了小范围的团聚，宏观表现粘度下降不多．表明疏水单体改善了增稠剂的耐电解质性能．

2．5热稳定性

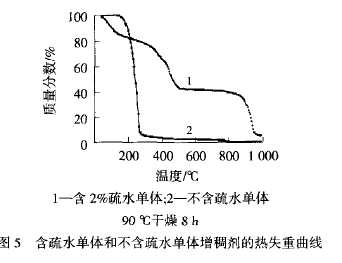

如图5所示，不含疏水单体的一般增稠剂在250℃左右迅速分解．当体系中存在疏水单体时，热失重曲线发生明显变化．在100℃以上开始失重，其原因可能是长链烷基位阻较大，对小分子的聚合有一定的阻碍作用，有残留未聚合的单体小分子开始热解吸．从200℃到接近500cI二，对应第一阶段的热分解，但分解的速度明显比一般增稠剂缓慢，可能是长碳链会对整个分子有包裹行为，对热分解有一定的稳定作用．之后，在500oC到900℃有一个相对稳定的阶段，也许是长碳链的存在形成了某种相对稳定相态，这种特殊的现象有待进一步研究．当温度进一步升高(超过900℃)时，结构完全破坏而迅速分解．

3结论

加入疏水单体后增稠剂的热稳定性得到改善，当疏水单体用量为2％(X-,J单体总质量)时(增稠剂)=3．5％(对白浆质量)时，白浆粘度达106Pa·S，粘度指数为0．1．含2％(对单体总质量)疏水单体的白浆质量分数为5％，粘度保留率可达45％航电解质性能较好．

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
