含有长链烷基聚丙烯酸系增稠剂的制备和性能研究

2结果与讨论

2．1增稠性能

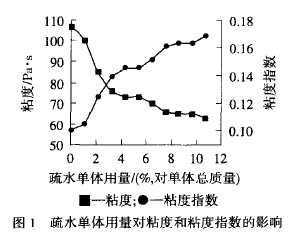

由图1可以看出，随着疏水单体用量的增加，体系粘度呈下降趋势．原因是十八烷基乙烯基醚的长碳链疏水能力强，降低了共聚物的亲水性．当疏水单体量≤2％时，体系粘度下降明显，但是仍然在80Pa·S上，体系保持较高的粘度，同时粘度指数较低，能够满足印染的要求．继续增加疏水单体用量，粘度下降多，且粘度指数较高，因此，选择疏水单体用量为2％．

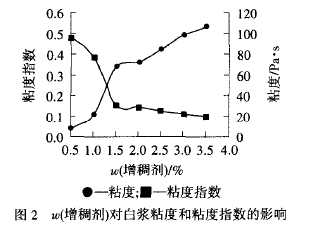

当疏水单体用量为2％时，增加白浆中增稠剂比例，白浆粘度、粘度指数如图2．当(增稠剂)=3．5时，体系粘度已经达到106Pa·St粘度指数为0．1．

2．2流变性能

在涂料印花中，要求色浆具有一定的流动性，但不能导致渗化，故要求印花色浆在机械力作用下粘度在短时间内大幅度降低，保持流动性；当切变力消失时又迅速恢复至原来的高粘度，从而使织物印花轮廓清晰，防止渗化．[11-121由图1、2可以看出，随着白浆粘度的增加，白浆粘度指数逐渐下降，说明流体粘度随剪切应力变大而减小的程度越明显．

2．3抗电解质性

由图3可以看出，当体系中不含疏水单体十八烷基乙烯基醚时，粘度保留率仅为20％左右，粘度降到100mPa·S时，加入NaC1溶液总量为40g；而含有2疏水单体时，粘度保留率可达45％，粘度降到100mPa时，加入NaC1溶液总量为72g，远高于不含疏水单体时的值．说明长碳链疏水单体的确起到了增加抗电解质的作用．因为聚合物分子链间的疏水长碳链会相互交缠，形成具有一定强度的空问网架结构，部分抵消1期宋子云，等：含有长链烷基聚丙烯酸系增稠剂的制备和性能研究31了同离子效应所造成的蜷曲趋势；同时，长碳链所形

成的空间位阻保护了部分羧酸根离子I131，增加了体系的抗盐性．疏水单体用量大于2％后，粘度保留率和加盐水的克数都逐渐下降，

因是随着聚合物分子链中疏水单体量的增多，形成嵌段共聚物，分子内缔合的概率增大，使分子链不能充分伸展，影响体系的粘度和抗

盐性．

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
