水性聚氨酯接枝改性多胺固色剂的合成及应用

2．6 pH值对固色剂乳液性能的影响

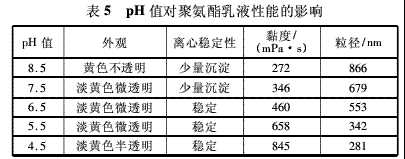

用醋酸调节固色剂乳液的pH值，其对固色剂乳液性能的影响见表5。

注:摩尔分数比n(PPG-800)/n(PEG-1000)=1∶2，n(NaHSO3)/n(NCO)=0．5，n(Na2SO3)/n(NaHSO3)=0．2;R=2．0，自制多胺固色剂占预聚体的质量分数为4．3%。

从表5可见，随着乳液pH值减小，固色剂由黄色不透明逐渐变至淡黄色半透明，黏度增大，粒径减小，稳定性增强。这是因为改性多胺固色剂分子链上的阳离子基团离子化程度增大，分子链的亲水性增强，乳液粒径减小，黏度增大。但pH值过小会对棉织物产生不利影响。综合考虑，确定pH值为6．5。

综上，水性聚氨酯接枝改性多胺固色剂的合成工艺为:自制多胺固色剂用量为4．3%(占预聚体总质量)，n(PPG-800)/n(PEG-1000)=1:2，n(NaHSO3)/n(—NCO)=0．5，n(Na2SO3)/n(NaHSO3)=0．2，R值为2．0，pH值6．5。

2．7固色剂乳液的性能

确定合成工艺后，观察水性聚氨酯接枝改性多胺固色剂的外观，并测试乳液的离心稳定性、含固量、黏度和粒径，结果见表6。

从表6可知，固色剂外观为淡黄色微透明，含固量为27．6%，黏度适中，离心稳定性良好，能够达到实际应用的要求。

2．8固色剂的红外光谱

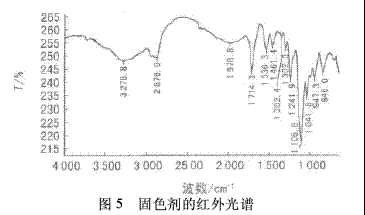

水性聚氨酯接枝改性多胺固色剂的红外光谱图见图5。

图5中，1 109．5cm－1处是醚键O—C—O的伸缩振动峰，3 300 cm－1处附近是游离态N—H的伸缩振动峰，1 713．1 cm－1和1 500 cm－1处为CO—NH中—C O的伸缩振动峰和—NH的变形振动峰，说明生成了氨基甲酸酯。2 898．9 cm－1处是C—H的伸缩振动吸收峰，1 450．1 cm－1处为脲基甲酸酯C O的伸缩振动峰。989．7 cm－1处附近的季铵盐吸收峰说明生成物中有季铵离子基团。因此，可确定合成产品为聚醚型阳离子水性聚氨酯，且阳离子基团中含有季铵基。

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
