核心提示：叙述了超低甲醛树脂整理剂KT一1的合成工艺条件和影响树脂游离甲醛量的因素．该整理剂应用于棉织物抗皱整理，整理后的棉织物甲醛释放量仅15x10％且具有良好的手感和抗皱性，同时对织物的白度、强力影响较小．
全棉织物以其吸湿、透气和不产生静电等服用性能受到广大消费者的青睐，但是棉织物具有易起皱、尺寸稳定性差和缩水率大的缺点，使其在高档服装领域的应用受到限制．为了提高棉织物的附加值，克服固有的缺陷，采用树脂整理使棉织物达到免烫、抗皱以及洗可穿性是常用的方法．【l】本实验采用新型的酰胺类化合物(BEF)与甲醛反应合成树脂初缩体，再用多元醇(RSD)进行醚化改性；取得了良好的防皱效果整理后织物上的游离甲醛量也大大降低，对织物的白度、强力影响较小．目前，此产品已在陕西科信染化公司进行了生产，从结果来看，抗皱免烫效果优良，整理后织物上的游离甲醛释放量也在75x10以下．
1实验
1．1药品
酰胺类化合物(BEF)，工业级；甲醛、多元醇(RSD)，分析纯；催化剂、保护剂、柔软剂、硅油柔软剂(陕西科信染化有限公司)；JFC，工业级．
1．2合成原理
1．2．1羟甲基化

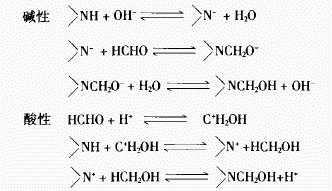

羟甲基化反应在酸性或碱性条件下均可完成，但由于生成的N一羟甲基属于N一半缩醛结构，在水溶液中会发生水解可逆反应，若反应终点酸碱度控制不当，会引起产率的降低和游离甲醛的增加，因此，这一步反应在弱酸或弱碱介质中进行．
1．2．2醚化
对合成树脂初缩体用多元醇醚化，提高树脂的水解稳定性，阻止脲环的4，5位羟基的转位反应，降低树脂初缩体和整理织物上的甲醛释放量．
1．3制备
量比n(BEF)：n(甲醛)：凡(RSD)为1：1．8：1．5．将去离子水加入带回流装置的三口烧瓶中，加入BEF搅拌溶解，升温至55℃回流，然后按配方滴加甲醛，1 h内加完，控制反应温度为55～60℃，调节pH值为8～8．5，保温反应4～5 h，冷却到40℃以下，加入RSD醚化，室温放置24 h出料．
1．4超低甲醛树脂整理剂KS一$931性状
外观：淡黄色粘稠液体；pH值：8-9；溶解性：可与水以任意比例混合；固体质量分数：(68+_1)％．
1．5整理工艺
一浸一轧(树脂90 g／L，催化剂30 g／L，有机硅柔软剂KS一$810 15 g／L，保护剂KS一$950 50 g／L，JFC 1 g／L，柔软剂KS一$840 50 g，L，轧余率70％左右)一预烘(2 min，100℃1一焙烘f4 min，160℃1．
1．6性能测试弹性回复角：按国家标准GB 3819—83的垂直法测定整理前后织物的回复角，每种试样测4经4纬；游离甲醛量：按国家标准GB／T 2912．1—1998测定；织物白度：在国产数字白度仪DBSD一1上直接测定；撕破强力：按国家标准GB 3919—83测定．
[1][2]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
