2结果与讨论
2．1阻燃剂用量的影响

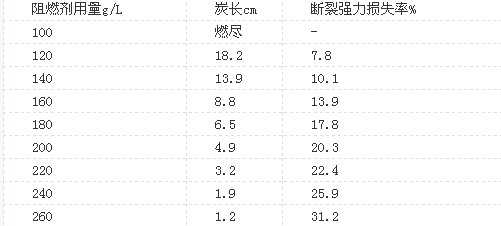

表1阻燃剂用量对阻燃效果的影响
注：交联剂用量为130 g／L，在160℃条件下焙烘3 min
由表1可以看出．根据阻燃要求的不同，阻燃剂的用量应选择在200～240 g／L。
2．2交联剂用量的影响
从表2可以看出．随着交联剂用量的增加，阻燃效果加强．但考虑到断裂强力损失情况，交联剂用量应该选择130g/L为佳。

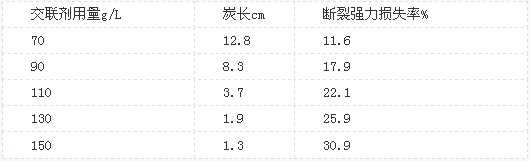

表2交联剂用量对阻燃效果的影响
注：阻燃剂用量为240 g／L．在160℃条件下焙烘3 min
2.3焙烘条件的影响

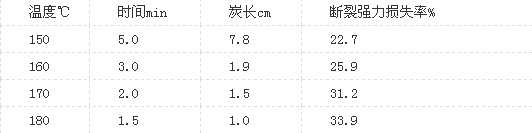

表3焙烘条件对阻燃效果的影响
注：阻燃剂用量为240g／L，交联剂用量为130g／L。
2.4最佳工艺条件测试
通过以上的分析可以得到．此阻燃剂的最佳整理工艺条件为：阻燃剂用量为240g／L，交联剂用量为130g／L，160℃，焙烘3 min。
3参考文献
[1]李志娟等，走向21世纪的新型阻燃剂[J]化学丁程师，2001(4)
[2]顾家骅，阻燃剂的国内外发展概况[J]现代塑料加工应用，1993，(4)
[3]Mewnachem Lewin and stephen B．Sello．FUNCTIONAl．FINISHES．1983
[4]张济邦等，织物阻燃整理[M]北京，纺织工业出版社，1987
<<上一页[1][2]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
