图2为经固色剂PDMDAAC处理前后吸尽率与固色率的比较图。
从图2可以看出，在相同的染色条件下，两组对比试验的吸尽率相近，但二者的固色率相差较大。经固色剂PDMDAAC处理后的染色织物固色率有较大提高，色泽较未经处理的鲜艳。在水洗和皂煮的过程中，经固色剂PDMDAAC处理过的试样水洗液和皂煮液中的染料浮色较少，这可能是由于该固色剂使染料与纤维在固色过程中发生了交联作用，浮色得到降低，达到了固色作用。
2．2干/湿摩擦牢度的测定

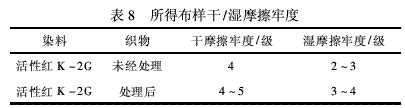

本实验采用浸渍固色法对染后布样进行固色，然后用干/湿摩擦牢度测试仪来测定固色后试样的干/湿摩擦牢度。测定结果如表8所示。
经固色剂PDMDAAC处理过的布样干/湿摩擦牢度都有一定的提高，尤其是湿摩擦牢度的提高较为明显。从湿摩擦牢度的提高效果来看，以二甲基二烯丙基氯化铵合成的固色剂PDM-DAAC的固色效果较好，在织物表面易覆盖成膜。
2．3 K/S值的测定

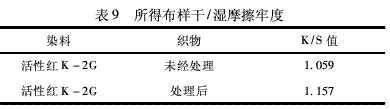

采用思维士电脑测色配色系统V．2000测试经浸渍固色法固色后所得布样的K/S值，其结果如表9所示。
由表10可知，经固色剂PDMDAAC处理过的布样K/S值较大，布样得色较深。这一结果说明固色剂PDMDAAC具有较好的固色效果。
<<上一页[1][2][3][4][5][6]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
