(1)单体的精制
在250 mL烧杯中依次加入150 g 60%的DMDAAC单体，3%(相对于单体质量)的活性炭，加热至60℃，搅拌0．5 h，抽滤，备用。
(2)基本合成工艺

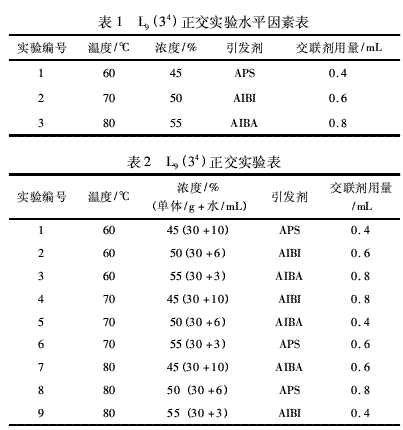

在带有搅拌器、温度计、滴液漏斗的100 mL三口烧瓶中添加30 g 60%的DMDAAC、9 g去离子水及0．6 mL 2%的亚甲基双丙烯酰胺(交联剂)、0．6 mL 1%的EDTA二钠。升温至60℃，加入0．75 mL 5．4%的聚合引发剂过硫酸氨水溶液，控制搅拌速度，60℃保温聚合直至达到规定的粘度。表1、表2分别为合成工艺的条件及其变量正交表。
经成膜实验检测后得知:8号所得产物的成膜效果最好，最适宜做固色剂。故将8号合成实验工艺确定为固色剂PDMDAAC的最佳合成工艺。
<<上一页[1][2][3][4][5][6]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
