从表4可知,固色剂Ｇ和3Ａ干、湿摩擦牢度相仿,与固色剂Ｙ的干摩擦牢度相差不大,有些颜色提高0 5级,而湿摩擦牢度一般均能提高0 5级甚至1级。
从表5可知,固色剂Ｇ比固色剂Ｙ的耐氯漂牢度提高0 5级。

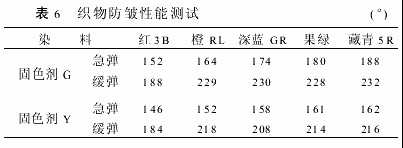

从表6数据可知,经固色剂Ｇ固色的染色织物,其回弹角均大于固色剂Ｙ固色的染色织物,说明其防皱性能提高。从其原理看,主要是因为固色剂Ｇ分子结构中含有反应性基团,在后处理中(如高温烘燥温度100℃左右),能与纤维中的活泼基团(如—ＯＨ)发生反应,形成共价键。当纤维受外力变形时,由于分子中的活泼基团减少,从而减少了在新的位置上形成新的氢键的机会,再加上形成的共价键牵制,所以织物的变形小,防皱性好。
4结论
(1)固色剂Ｇ在提高弱酸性染料固着率和各项染色牢度方面效果均较好,且优于固色剂Ｙ。
(2)经固色剂Ｇ处理的染色织物,色光几乎没有变化,色泽纯正。
(3)固色剂Ｇ处理的染色织物,兼有树脂整理效果,弹性有所提高,防皱性增强。
(4)固色剂Ｇ与进口固色剂3Ａ固色效果相近,可作为进口产品的替代品,使印染产品生产成本降低。
(5)根据固色机理,固色剂Ｇ除用于弱酸性染料外,也可用于直接染料和活性染料固色,染色牢度均可获得提高。
<<上一页[1][2][3][4]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
