由表２可以看出，提升剂用量为２０ｇ／Ｌ时对织物的整理效果无明显提高，３０ｇ／Ｌ时，褪色牢度、丝沾色都提高半级左右﹔４０、５０ｇ／Ｌ时，耐洗色牢度不再提高，用量过多会造成织物手感的下降﹒因此，选用３０ｇ／Ｌ较适宜﹒
２﹒２﹒２焙烘温度

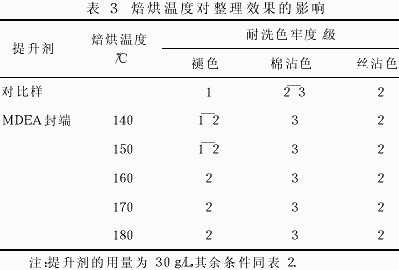

自制封闭性化合物需要在高温下才能完全解封，重新释放出活性基—ＮＣＯ，焙烘温度对整理后耐洗色牢度的影响结果见表３﹒
由表３看出，提升剂整理前真丝绸的褪色牢度为１级，棉沾色牢度２-３级，丝沾色牢度２级，而经提升剂整理后的褪色和棉沾色牢度提高半级左右，但丝沾色牢度基本无变化﹒焙烘温度在１４０-１８０℃时，提升剂的解封速率较慢，释放出的活性基较少，与染料、纤维及自身的反应不充分，所以对酸性染料染色丝绸织物的耐洗色牢度提升不够明显﹒若想提升整理效果，必须升高焙烘温度，但焙烘温度过高，会损伤丝绸织物的其他服用性能﹒因此，自制提升剂适合用于提升解封温度低于１６０℃织物的（如棉、毛等）耐洗色牢度﹒
３结论
３﹒１ＴＤＩ与ＰＥＧ１０００反应所得预聚体用ＭＤＥＡ进行封端，３０℃封端９０ｍｉｎ，封端剂可以对预聚体中的端基—ＮＣＯ完成封闭﹒
３﹒２由于封端产品结构稳定，解封温度较高，当焙烘温度低于１８０℃时，自制的提升剂对酸性染料染色真丝绸织物的耐洗色牢度提高不明显﹒
参考文献﹕
１郑今欢，周秋宝﹒毛／锦混纺丝酸性染料染色的同色性研究[Ｊ]﹒现代纺织技术，２００２（３）﹕１５－１８﹒
２张剑秋，柳臻，张宝华﹒含氯苯酚封闭ＴＤＩ及其解封初探[Ｊ]青岛大学学报，１９９２（６）﹕２９－３３﹒
３洪贵山，顾雪蓉,水性聚氨酯的制备及其交联膜的性能研究[Ｊ]﹒南京大学学报（自然科学），２０００，７（４）﹕５２３－５２８
４周世洲﹒聚氨基甲磺酸盐类湿摩擦牢度提升剂的合成[Ｄ]﹒２００４﹒东华大学﹒
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
