２﹒１﹒１封端剂

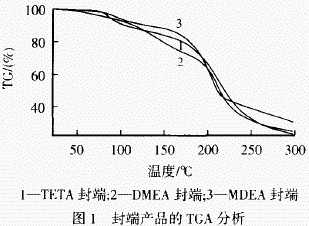

好的封端剂不仅具有水溶性而且还要使其封端后的产品具有较低的解封温度，对３种封端剂封端产品进行热分析，其ＴＧＡ如图１所示﹒
由图１可以看出，３种封端产品的解封速率都随着温度的升高而逐渐增大﹒ＴＥＴＡ封端时，１５９﹒２℃开始解封，２１３﹒８℃解封速率达到最大值，质量损失为５８﹒０２％﹔ＤＭＥＡ封端时，１７１﹒３℃开始解封，２１３﹒５℃解封速率达到最大，质量损失为４３﹒６１％﹔ＭＤＥＡ封端时，１５８℃开始解封，２０３﹒７℃解封速率达到最大，质量损失为５３﹒０３％﹒由于ＭＤＥＡ封端产品的解封温度比ＤＭＥＡ和ＴＥＴＡ低，因此，本实验采用ＭＤＥＡ作为封端剂﹒
２﹒１﹒２温度

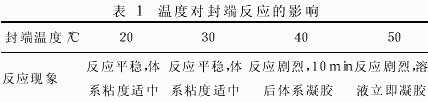

由表１可知，反应温度为２０℃或３０℃时，体系反应比较平稳，反应物粘度适中﹔４０℃或５０℃时，体系反应剧烈，易凝胶，原因是该封端反应放热，温度过高，反应速率快，体系释放热量也快，使体系温度急剧上升﹒
合理的封端温度不仅可以保証反应充分有效地完成，还可避免因反应温度过高而引起的其他副反应﹒因此，选用封端反应温度为３０℃﹒
２﹒１﹒３时间
封端时间对封端反应也有很大的影响，封端时间过长，会引起副反应的发生﹒使用醇胺类封端剂封闭—ＮＣＯ，在３０℃条件下封端９０ｍｉｎ可基本完成﹒[４]因此，用ＭＤＥＡ对ＰＥＧ１０００的预聚体封端９０ｍｉｎ﹒为了确定封端反应是否完成，对封端产品进行ＦＴＩＲ测试，结果
如图２所示﹒

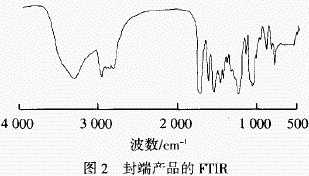

图２中，１７２８ｃｍ－１附近为该预聚体的—Ｃ—Ｏ吸收峰，而—ＮＣＯ的吸收峰在２２７０ｃｍ－１附近﹒用上述封端剂对端基—ＮＣＯ预聚体进行封端反应，９０ｍｉｎ后在２２７０ｃｍ－１附近已无明显的吸收峰，証明—ＮＣＯ已被完全封闭，封端反应已基本完成﹒
综上所述，本实验封端反应采用３０℃封端９０ｍｉｎ﹒
２﹒２提升剂染色真丝绸织物的耐洗色牢度
自制聚氨基醇胺类封端产品（提升剂）结构中含有氨基基团，经酸化后会形成季铵盐而溶于水中，在对染色真丝绸织物进行整理前先将它配制成稳定的水溶液（ｐＨ值为３-４），再对织物进行浸轧整理﹒整理时，提升剂用量、焙烘温度将直接影响到其与纤维、染料的反应程度以及成膜厚度、均匀度、连续性等，从而影响整理后织物的耐洗色牢度﹒为此，讨论了提升剂用量和焙烘温度对染色真丝绸整理效果的影响﹒
２﹒２﹒１提升剂用量

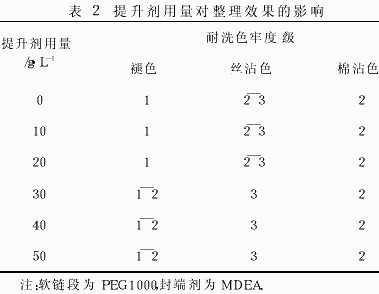

提升剂用量对整理效果的影响结果见表２﹒
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
