1.1精练剂H-D性能
外观白色细颗粒状,易潮解。
酸碱性碱性,测定总碱量为22%~23%。
性能具有优良的精练效果,与双氧水协同作用,能明显提高织物的吸水性,有效地去除棉籽壳;兼有对双氧水的稳定作用;有优越的洗涤作用,对染整过程中产生的油渍(机油、硅油、虫渍等)有优良的洗涤效果。
练液的耐碱性由H—D组成的练液,烧碱用量在60g/L以下时,练液保持清澈;60 g/L以上有浮渣析出。因此,精练剂H—D用量必须在60 g/L下使用,在湿布加料时要控制供应液中的烧碱浓度。
1.2强化剂H-Z性能
外观无色粘稠液体
pH值13~14
性能具有稳定、螯合及对纤维的保护作用。
2工艺试验
2.1工作液配方(表1)

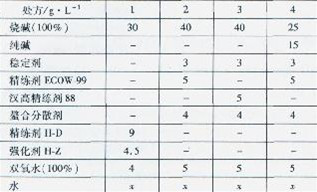

表1工艺处方
织物29/36 504/236卡其坯布
浸轧试验室轧车压力4 kg/cm,车速3 m/min,连续浸轧三次,带液率65%以上。
焙烘织物浸轧后,平整地用两块不锈钢板夹住,放人焙烘箱中,110℃处理15min。
沸煮在电炉上煮沸并加入各自工作液10%,将织物投人,处理30s。
水洗充分热水、冷水洗净,烘干。
工作液稳定性和煮练结果(见表2)。

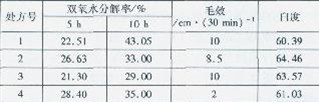

表2工作液稳定性和煮练效果
由表2可看出,采用H-D和H-z组合工作液,短时问内的稳定性较好,随着放置时间的延长,其双氧水稳定作用逐渐降低。表2系用坯布直接处理结果,处方1白度稍低,这与双氧水用量有关,同时也说明H-D工艺有降低烧碱用量的可能性。
2.2精练剂H-D耐碱稳定性试验
表3 H-D耐碱稳定性试验的工艺处方
表3溶液稳定性如下:
处方1混浊,液面浮渣多;
处方2稍清澈,液面多泡沫,带渣状物;
处方3基本清澈,液面有泡沫,略有浮渣;
处方4清澈,略有泡沫。
