1前言

随着我国加入WTO商品交易的贸易壁垒没有了，但带来了技术壁垒。对我国纺织品的生产带来了巨大冲击。传统产品已不能满足国际服装面料的需求。只有不断开发新的生产工艺、新的产品才能给企业带来活力。我厂根据外商的要求，开发了纯棉纱卡三防整理产品。该产品的三防要求是泼水度90分以上，防油性4级以上、防污性4级以上。

2实验部分

2·1实验材料

纯棉纱卡63"20×16128×58

2·2实验药品

奥利氟宝C(汽巴嘉基)

AG-710(日本明诚)

2·3实验设备

托盘天平实验室小样轧车电热鼓风干燥箱实验室小样焙烘机

2·4试验方法

泼水度测试：AATCC-22

防油性测试：AATCC-118

防污性测试：本厂自测方法，把番茄酱倒在被测物上，30秒后用面巾纸擦掉，不留痕迹为5级。

3工艺试验

3·1三防整理剂的选择

奥利氟宝C是汽巴嘉基推出的专用三防整理剂，AG-710是日本明诚推出的防水整理剂，两者都是含氟有机硅整理剂，在这里我们进行了比较实验，看两者谁的三防效果好。

注整理工艺为l80℃焙烘3分钟

从表中知奥利氟宝C的三防性能比AG-710要好，故我公司选用奥利氟宝C。

3·2焙烘温度和时间的确定

焙烘温度和时间直接影响三防整理的效果，我们通过大量的实验来确定用奥利氟宝C的生产工艺，具体见下表：

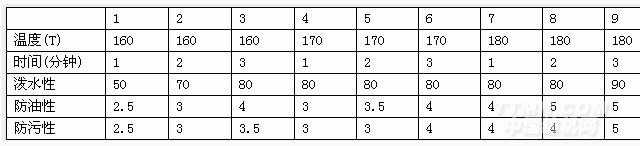

焙烘时间和温度对整理效果的影响（奥利氟宝C60g/L）

从表中可知焙烘温度在180℃焙烘时间在3分钟可以获得最佳的三防效果。

3·3浓度的选择

在确定了焙烘温度和时间后，为了以最小的投入获得最大的效益，我们又做了大量的实验，来确定奥利氟宝C的最佳用量，具体见下表:

从表中可知奥利氟宝C的用量在60g/L时即可获得最佳的三防效果。

3·4pH值的影响

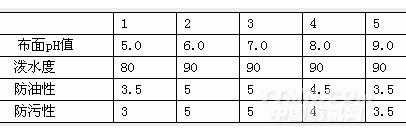

在实验中我们发现待整理织物布面的pH值直接影响三防整理的效果，为此我们做了以下实验，来确定三防整理时应把布面的pH值控制在什么范围，具体见下表：

从表中可知pH值对三防整理有很大的影响
