前言
聚对苯二甲酸丙二酯纤维(PTT纤维）的性能与聚X中苯二甲酸乙二酯（PET纤维）类似，但前者具有良好的回弹性、柔软的手感和优良的染色性，且抗静电性好、抗污性佳⑴，是一种新型的聚酯纤维。正是由于PTT纤维具有如此优良的特性，在服用领域，它可与其它纤维混纺或交织，以开发众多纺织新面料；在装饰领域，PTT'纤维可以作为新型的地毯纤维材料。PTT纤维与PET纤维交织面料的风格和手感以及各项色牢度均优于锦纶和涤纶纤维交织面料，可用于时装、体育运动服、家纺产品等。
虽然PTT纤维的染色性能及机理已有大量报道，也有人对混纺织物的染色做了相关研究，但是对PTT/PET交织物染色的研究尚不多。因此,有必要对交织物染色性能做一些深人的探讨，以适应开发织物新品种的需要，为其后续的染整加工提供一定的理论依据，为实际生产提供技术支撑。
本课题试验采用分散染料对PTT/PET交织物进行高温高压染色，探讨不同温度下和组分染浅色和中深色时的染色情况，分析PTT/PET交织物的染色效果，以期得到PTT/PET交织物同色染色的条件和适用染料。
1材料和方法
1.1试验材料
织物PTT/PET交织物，交织物的正面为PTT纤维,反面为PET纤维
染料及助剂20只分散染料，乙酸、乙酸钠、纯碱和保险粉(均为分析纯）
设备
1.2试验方法
前处理纯碱g/L保险粉2g/，温度90度，时间40min，浴比1:40。
染色在红外线染色打样机中进行。基本处方为染料质量分数0.2%，采用醋酸厂醋酸钠调节PH值至5，浴比1：40。染色工艺为40度始染,
升温至规定温度,保温60min，染色结束后以3度每min降温至80度，取样，冷水充分洗涤。
还原清洗纯碱2g/L保险粉3g/L浴比1:80，在低噪振荡式染样机中80尤\度还原清洗10min
1.3K/S值和色光

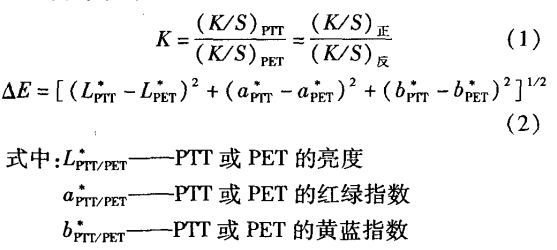

测定染色试样正反面的表观色深K/S值、颜色参数、D65光源和10度视角，试样折叠四层。按式（丨）和式（2）分别计算分散染料在PTT和PET纤维上的同色平衡值K和以PET为标准时PTT和PET之间的总色差。
2结果和讨论
2.1染色温度对PTT/PET交织物同色染色的影响
2.1.1染色温度对表观色深的影响

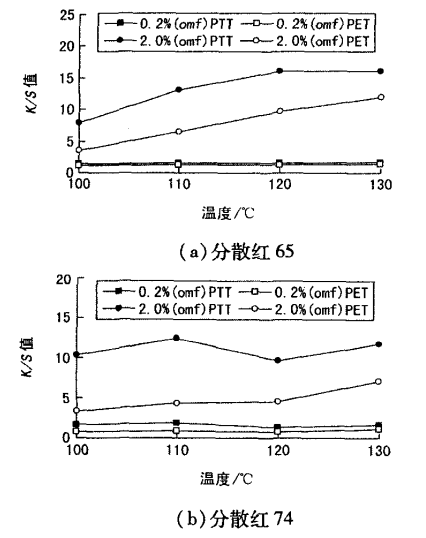

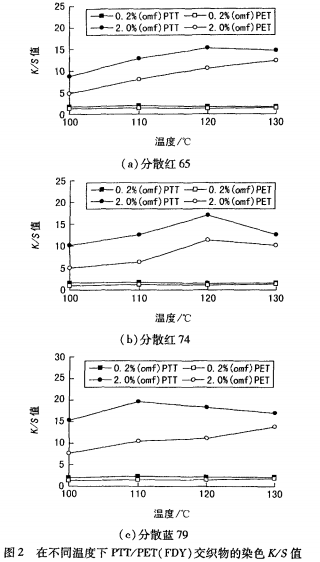

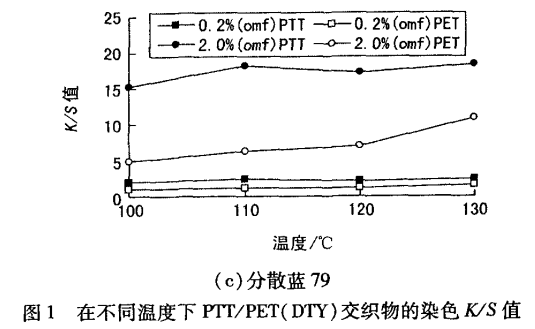

选取低温型分散红65、高温型分散红74和蓝79对PTT/PET巧交织物染色，染料质量分数0.2%和2.0%，染色温度对K/S值的影响见图1和图2。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
