常压沸染聚酯EDDP切片加工长丝工艺探讨

GR2速度的提高有利于成品丝的染色均匀性的提高,见图2。由图2可知,在一定拉伸速度下,拉伸倍数降低,袜带上深色段长度增加,这是因为随着拉伸倍数降低,纤维所受拉伸应力减小,使未充分拉伸段变长。同时,在相同拉伸倍数下,随着拉伸速度减小深色段变长。

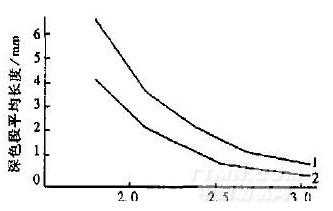

1,GR2速度为4500m/min;2,GR2速度为4800m/min

图2、不同GR2速度下,拉伸倍数与色段长度的关系

Fig.2、RelationofdrawratiowithdyeinglengthindifferentGR2velocity

GR2速度不能设定太高,否则会造成单丝断裂和毛丝产生,生产状况变差。GR2温度,主要作用是消除拉伸内应力,使成品丝结构性能稳定。温度越高,大分子链活动增强,结晶度提高,非晶区含量降低,成品丝的沸水收缩率降低。但温度太高会使大分子链松弛而发生解取向,导致毛丝和断头增多;过低则拉伸形变阻力增大,同样导致毛丝和断头增多。

2.5、纺丝速度对纤维性能影响

改变工艺条件,生产60dtex/24f,111dtex/36f,167dtex/72f等3种FDY产品,当纺丝速度改变时,结果见表4。

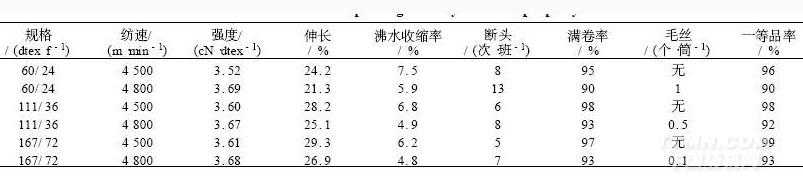

表4、纺丝速度对纤维性能影响

Table4、Effectofspinningvelocityonfiberproperty

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 如何提升溢流染色机的染色质量?
• · 数码印花机耗费多少墨水 你知道吗？
• · 超音波印染技术解析
• · 影响油墨预置技术应用的人为因素
• · 活性染色中难染颜色-紫色
• · 溢流喷射印花染色机在针织物染色过程
• · ANOZOL?<安诺素>L型活性染料40
• · 染色布色差控制浅析
