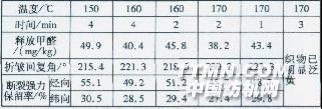

曹 平,杨静新,杨露露,朱红耀,丁苏媛,张海明3．1．2整理液pH值影响 DMDHEU类树脂在氯化镁、柠檬酸催化剂的作用下，与纤维素形成共价交联，树脂整理液pH值对共价交联反应有较大影响。试剂和反应条件相同，调节树脂整理液pH值，测定整理衬布性能见表2。表2整理液pH值对衬布性能的影响 由表2可见，pH值越低，衬布释放甲醛量越少，折皱回复角越大，但断裂强力保留率也更低。根据质子催化理论，树脂整理液酸性越强，树脂与纤维分子形成共价键越多，未反应的树脂则越少，衬布释放甲醛量必然减少。由于树脂与纤维素大分子间共价交联反应充分，有利于提高衬布的折皱回复角，但强力下降也更严重。在衬布释放甲醛量和折皱回复角达标的前提下，要尽量降低衬布强力损伤，提高内在质量。另外，棉纤维不耐酸，在酸性条件下易水解使强力下降。平衡衬布释放甲醛量和断裂强力保留率，确定防皱整理工作液pH值为4．0～4．4。3．1．3焙烘温度和时间的影响 固定防皱整理剂、氯化镁和甲醛捕捉剂用量，树脂整理液pH值4．2，调整焙烘温度和时间，测定整理衬布性能见表3。表3焙烘温度和时间对整理衬布性能的影响 表3显示，焙烘温度低，共价交联反应不充分，折皱回复角偏低，断裂强力保留率比较大，防缩效果达不到要求。焙烘温度为170℃，折皱回复角已达到较高值，纬向强力保留率已低于30％。时间从1 min增加到2 min，经纬向强力保留率进一步下降。当焙烘时间为3 min，衬布已明显泛黄，产品降档。根据表3的试验结果，选择焙烘温度165～170℃，时间2 min。3．1．4工厂防缩整理大样生产 (1)整理工作液配方／(g／L) 防皱整理剂RESIN BRT 80 MgCl2·6H20 12 乙烯脲 1．5 非离子柔软剂V-12 3．5 增白剂MST 0．15 增白剂Ms-B 0．42 pH值(用柠檬酸调节) 4．2 (2)整理工艺流

程及条件 平幅进布→二浸二轧防缩整理液(带液率80％～85％)→松式烘燥(80～100℃，带液率30％～40％)→上针板(超喂2％～3％→八格热风预烘、焙烘(第一格显示温度为155℃，第三格热风焙烘温度为165～170℃，排风口前大后小)→落布(门幅110~112 cm)
