羊毛低摩擦牢度原因分析及固色剂ＰＳ的应用性能研究-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

羊毛低摩擦牢度原因分析及固色剂ＰＳ的应用性能研究

来源：中国纺机网编辑部　发布时间：2013年01月12日

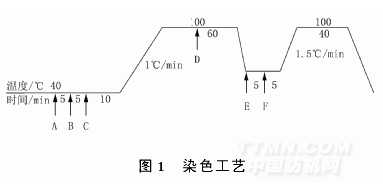

用相同的染色处方分别对同一批羊毛用不同的处理方法染色,对染色后的毛条进行摩擦牢度实验。染色工艺见图1。

工艺配方:匀染剂Ａ1%(ｏｗｆ),醋酸Ｂ35%(ｏｗｆ),染料ＣＸ%(ｏｗｆ),甲酸Ｄ1%(ｏｗｆ),甲酸Ｅ1%(ｏｗｆ),红矾Ｆ15%(ｏｗｆ)。在用上述工艺染色的同时,在不同的阶段分别用固色剂ＰＳ进行清洗处理,具体方法如下,结果见表1。染色前处理(Ａ):加入2%(ｏｗｆ)固色剂ＰＳ,在50℃对羊毛进行前处理,然后根据染色工艺染色。增溶处理(Ｂ):加入染料时同时加入1%(ｏｗｆ)固色剂ＰＳ,然后根据染色工艺染色。

媒介前处理(Ｃ):染色进行至染料上染完全后(媒介处理前),加入2%(ｏｗｆ)固色剂ＰＳ,在50℃处理20ｍｉｎ,换染浴后进行媒介处理,按照染色工艺媒介阶段工艺进行。

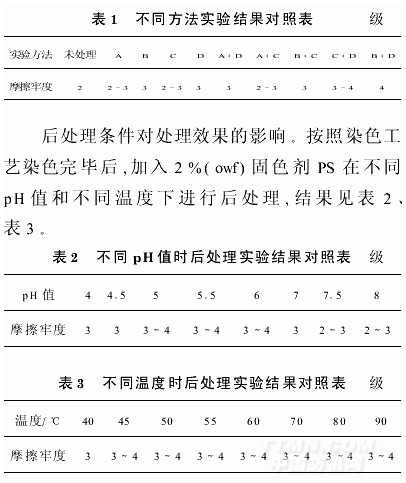

染色后处理(Ｄ):按照染色工艺染色完毕后,加入2%(ｏｗｆ)固色剂ＰＳ,在50℃处理20ｍｉｎ,降温出缸。
