1. 引言 丝光工序是将煮练过的平幅织物在一定张力下，用浓碱溶液处理，使织物纤维发生不可逆的溶胀，纤维截面趋向圆形，表面光滑，再经冲洗去碱、蒸洗去净等加工，使织物产生丝一样的光泽，从而使织物获得稳定的尺寸、耐久的光泽、增加抗拉强度并提高对染料的吸附力。 丝光工艺使用的丝光机有布铗丝光机、直辊丝光机、弯辊丝光机等，其中应用比较普遍的是布铗丝光机，是由左、右两组布铗链条组成，织物在布铗夹持下进行冲洗去碱扩幅，幅宽容易控制，使织物获得较好的缩水率。 高速布铗丝光联合机和其它染整机械一样由进布装置、扎车、绷布辊、布铗式拉幅机(丝光机)、水洗机、烘燥机、出布装置等众多通用装置和单元机组成。其控制系统采用多单元交流变频调速，调幅、吸碱、喷淋、碱液回收用交流电机传动，探边、水洗机、上排导布辊用力矩电机传动，控制核心是对丝光机左、右两组布铗链独立传动，在速度跟随的同时实现位置同步，要求运转布速可达100m/min以上。整个系统采用10.4” Magelis XBT-G 彩色TFT触摸屏(XBT G5330)进行参数设定、显示等操作和系统监控。

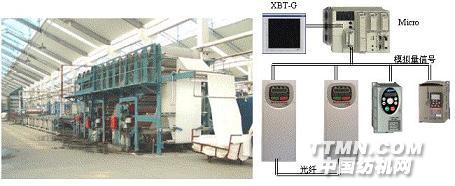

2. 控制系统方案 高速布铗丝光机控制系统采用施耐德电气公司的Micro PLC为控制核心，丝光机部分的传动控制采用两台通过光纤通讯连接的UE/ME系列高性能变频器实现左、右两组布铗链的速度跟随和位置同步；其它部分传动采用ATV58和ATV31变频器，通过PLC的模拟量输出控制实现恒速度恒张力控制。PLC还同时对众多碱泵按设定时序控制，并实现丝光过程中的脱铗停车、探边、烧碱浓度与布铗拉幅之间的故障连锁，以及停车时碱泵的自动停喷、停吸等。整个系统采用10.4” Magelis XBT-G 彩色TFT触摸屏(XBT G5330)进行参数设定、显示等操作和系统监控。3. 控制系统说明 高速布铗丝光联合机控制系统的核心是 UE/ME系列
