钱咸芳 一、前言： 棉织物前处理是染整的基础工序，长期来棉练漂前处理都采用传统的退、煮、漂三步法工艺。全棉练漂的目的，关键是能否实现匀、透、净(毛效≥8cm／30min 白度≥70％)。我国80年代开始研究短流程工艺，但没有完成工业化生产，关键是缺乏高效助剂。近几年印染行业遇到了前所未有的能源、水、排污等问题，出现成本急剧上升，渴望节能减排的新工艺。 2005年本公司以上海东华大学黄茂福教授为主组织攻关小组，于2006年初研制成功了QR低温练漂剂及新工艺，解决了面临的困难。

二、QR低温练漂剂的作用原理： 众所周知，在低温状态下用传统化学方法去除棉纤维的共生物，是相当困难的。而同样的反应速度是随温度的升高而加快，在双氧水漂白反应中每差10℃，反应速度可相差2—3倍。因此，要求能够在较低温度下进行练漂，则必须改变传统化学反应机制才能达到目的。 QR低温练漂剂是由低温练漂剂QR一2010，低温练漂剂QR-2011及低温练漂剂QR-2020三种分别制成的助剂组成(分开包装存放，按应用工艺处方同时使用。) 其中低温练漂剂QR-2010主要起到以下作用：运用打洞理论，使用化学方法包括溶解，实现在低温下去除棉纤维上的天然共生物，起到溶解、润湿、乳化、螯合分散等功能。从而提高毛效、最关键的是能够在低温下发挥较佳功能。低温练漂剂QR一2011是控制处理液的碱度，使纤维上分解物易于洗除，从而减轻洗涤负担减少洗涤次数。低温练漂剂QR-2020是使双氧水在低温下发生有效分解，从而降低反应温度，减少双氧水脆布的危险。三者协同配合，完成能在40℃进行退、煮、漂一步法前处理新工艺。从而达到洗涤、废水COD降低的目的。 低温练漂是使用双氧水在低温下分解有效成分进行退浆、去除纤素共生物和色素，而不是靠碱对果胶、棉蜡进行皂化水解，所以双氧水担负着化学反应的主角，用量比传统工艺多。 应用

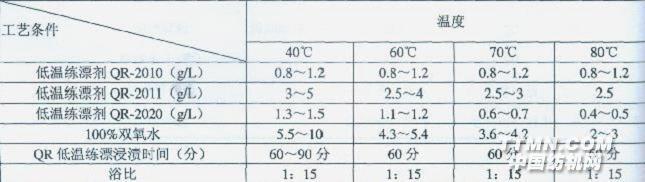

三、QR低温练漂剂40℃的低温浸渍法练漂： 在40℃～80℃间任一温度下进行浸渍法练漂必须重新考虑低温练漂剂QR-2010、QR-2011、QR一2020三种助剂和双氧水用量，只要调整好用量，就可获得最佳效果，经反复优选确定了不同温度的工艺处方。(试验坯布台车328棉毛布) 见表一：
