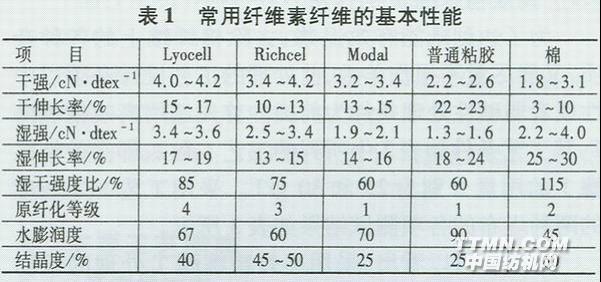

棉毛混纺织物兼有棉纤维良好的吸湿性能和羊毛纤维优异的弹性，产品具有独特的风格，研究表明。保暖性可以提高12．35％以上，是很有市场前景的新型面料，具有以下特点。 (1) 良好的穿着舒适性。羊毛纤维能吸收自身35％的水分而不至于有潮湿感，低比例的毛纤维不构成对皮肤不良刺激反应。 (2) 良好的温度调适性。羊毛纤维本身有良好的保暖性，与棉纤维混纺后的良好吸湿速度和蓄湿能力，以及由此所带来的积聚和释放能量的效应，使织物起到了缓冲外界环境条件变化对人体影响的明显作用。 (3) 良好的质感和外观风格，其弹性比纯棉织物有明显的改善，悬垂性好。 在棉毛混纺织物中加入丽赛(Richcel)纤维成分，主要是考虑到加入丽赛后使混纺织物具有更好的导湿透气性，手感柔软滑爽，有身骨，进一步提高织物的悬垂性和弹性。 Richcel纤维是采用日本东洋纺技术和先进的设备，由丹东东洋特种纤维有限公司生产的高模量再生纤维素纤维。该纤维的特点是断裂强度高，断裂伸长小，吸水率低，织物形态、尺寸稳定性好，耐碱性好，安全环保，在与棉混纺时能经受丝光处理。丽赛纤维与其他纤维素纤维的基本性能对比如表1。 棉纤维耐碱不耐酸，而毛纤维耐酸不耐碱，两者化学性能不同。如采用常规碱煮氧漂工艺处理棉／毛／丽赛混纺织物，虽然能有效去除棉纤维上的各种杂质和毛纤维上的油剂，但会对羊毛纤维造成损伤，从而导致纱线强力下降以及最终面料风格不理想。但如果采用清水煮练的前处理工艺，则纤维的杂质都不能得到有效去除，无法满足后道染色工序的要求。因此如何采用适当的前处理工艺达到既有效去除杂质、又将纤维的损伤降低到最低限度是达到最佳产品风格的重要环节，本文主要针对前处理的工艺及适宜的助剂进行研究探讨。1 试验材料与测试方法 坯布成分为棉45％、丽赛40％、毛15％，两种坯布组织分别为3／1斜纹和双经双纬(36．9×2／49．5×24
