展义臻，韩文忠，赵雪，王炜 天丝面料悬垂性好，流动感强，具有柔软舒适、柔和光泽和亲肤触感的优点，而亚麻织物具有强度高、透气性好、穿着凉爽等优点，因此，天丝／亚麻交织面料是两种纤维的完美组合，产品滑爽、柔软、光泽自然独特，给人以凉爽、挺括、休闲的感觉，服用舒适，可体现出两种组分纤维的优异性能。由于冷轧堆工艺在低温下处理，条件相对温和。通过对试剂用量的优选，可以达到后续染整工艺的要求。通过合理的打卷冷堆前处理，还可以有效减少天丝在后处理过程中的擦伤和折痕。本试验通过对天丝／亚麻织物三种冷轧堆工艺的比较和各种助剂的选择，得出了天丝／亚麻织物最佳冷轧堆处理工艺。

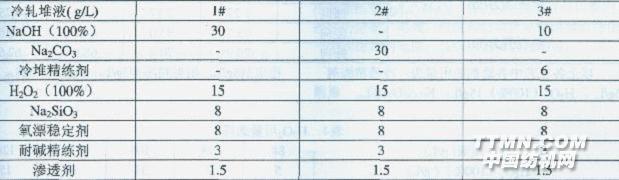

1试验 1．1试验材料与设备 1．1．1织物规格 40sx24s／1 26根／in．x67根／in．59in． 1．1．2染化料助剂 NaOH，H2O2，Na2Si03，Na2CO3，冷堆精练剂，渗透剂，氧漂稳定剂，螯合分散剂 1．1．3染整仪器设备 Datacolor SF600测色仪，Hounsfield H10KS拉伸强力仪，YGB毛效测试仪，Elmendorf撕破强力仪，SDL织物悬垂仪，平幅精练机，烧毛机，智能高温高压溢流染色机 1．2前处理工艺流程 平幅精练→冷轧堆→高效水洗→烧毛→漂白→中和(3g／L HAC，70℃x10min)→纤维素酶抛光→灭活(85℃x20min) 1．2．1冷轧堆工作液组成／(g／L)表1冷堆液配方工艺 1．2．2冷堆工艺条件： 轧液温度室温 浸轧方式二浸二轧 前轧车压力(MPa) 0．3 后轧车压力(MPa) 0．15 车速(m／min) 40 堆置时间／h 20 1．3性能测试 1．3．1断裂强力和撕破强力测试 断裂强力参照ASTMD 5034；撕破强力参照ASTMD 1424 1．3．2悬垂系数测试根据织物悬垂
