表7数据表明，醋纤织物的摩擦静电压低于粘胶纤维织物和涤棉混纺织物，但半衰期较长。说明其静电现象虽不严重，但一旦产生，去除较困难。经过柔软整理，醋纤织物的摩擦静电压和半衰期均有一定程度下降，说明施加柔软剂有减轻静电现象的作用。柔软剂的选择需同时考虑织物风格的保持及静电现象的改善。脂肪酸类柔软剂的柔软效果一般，且耐洗性较差，故不宜采用；氨基硅油柔软剂整理后的醋纤织物手感柔软滑爽，悬垂性极佳，能够较好地体现织物的丝绸风格，缺点是整理后织物的静电现象仍较严重；亲水性有机硅油虽对手感的贡献较小，却可显著降低静电现象，并能够提高氨基硅油的使用稳定性。综合考虑，最终采用亲水性有机硅油CGF和氨基硅油Hx-O6复配工艺进行柔软整理，效果较理想。
醋纤织物的强力和耐热性较差，且热处理过程中分子重排较迟钝，因此拉幅应以中温、低张力、慢速进行为宜。

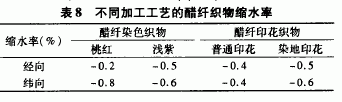

4．6．4 成品尺寸稳定性(表8)
5 结论
5．1 醋纤织物的热稳定性和对化学药品的耐受能力较差，印染加工过程应严格控制工艺条件。
5．2 醋纤专用分散染料对醋纤织物的染色、印花效果均明显优于普通分散染料。
5．3 醋纤织物涂料印花得色量较低，染地织物印花时，印浆中应适当增加罩印白浆，否则图案不能有效遮盖地色。
5．4 醋纤织物的尺寸稳定性良好，后整理以改善手感、降低静电聚集现象为主要目的。
5．5 由于醋纤织物抗皱性能及保形性较差，应在织物免烫整理方面作进一步研究。
5．6 加强上下游行业的联络，逐步增加醋纤纯纺及与其它纤维交织织物的组织规格和花色品种，并通过印染加工生产丰富多彩的醋纤服用面料。
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
