2．1正交试验结果及分析
正交试验结果与分析如表l和表2所示：
(1)影响白度的因素依次为：温度>双氧水用量>硅酸钠用量>氢氧化钠用量；影响强力的因素依次为：温度>氢氧化钠用量>硅酸钠用量>双氧水用量；影响失重率因素依次为：温度>氢氧化钠用量>硅酸
钠用量>双氧水用量。
(2)随双氧水用量增加，织物白度提高，强力先升高后下降，失重率先下降后升高；随氢氧化钠用量增加，织物的自度和失重率均有所提高，而强力下降；随硅酸钠用量增加，织物白度提高，强力下降，失重率先下降后升高；随温度增高，白度提高，失重率增加，强力
降低。依据白度和强力高，失重低的原则，再结合目测大麻胶质的去除程度，确定优化工艺方案为A3BlC2D2，即H2027g／L，NaOH 2g／L，Na2Si034g／L，温度120℃。
2．2工艺方案的验证
取10g织物按优化工艺参数进行试验。
(1)工艺处方／(g/L)
H202 7
NaOH 2
Na2Si03 4
精练剂 3
保温温度／℃120
时间／min 60
浴比 1：20

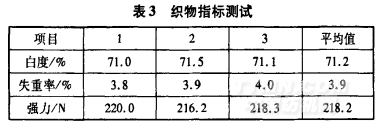

.png)
(2)试验结果:
优化工艺处理织物自度为71．2％，比传统煮漂一浴法高7％，达到蹦TOl“8中1级标准；强力218．2 N，达到蹦T72004．1_2000 l级标准。因此，最佳试验方案兼顾了白度、强力和失重，使三者同时处于较好的水平得到较好的处理效果。
2．3增白
按上述优化工艺条件，加入增白剂VBL和PED浓度均为O．125％(oⅥf)进行高温高压煮漂增自一浴试验，处理后织物白度为91．9％，强力为212．1N，失重率为4．4％。相比高于高温高压煮漂一浴，白度提高，但强力和失重率变化不大。若要进一步提高白度，可采用高温高压煮漂一浴_+高温高压复漂增白一浴工艺。高温高压复漂增白一浴工艺参数为：双氧水5g／L，精练剂l g／L，Na：SO，4g/L。VBLO．125％，PED0．125％，NaOH调pH值至10．5～1l，浴比l：20，温度120℃，时间60IIlin。处理后织物白度loo．3％，强力203．2N，失重率为5．8％。
<<上一页[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
